The Ultimate Guide to the PTM80 Plasma Electrode: Durability and Precision for CNC Cutting

In the world of CNC plasma cutting, the difference between a clean, precise cut and a flawed workpiece often comes down to the smallest components. Among these, the PTM80 Plasma Electrode โดดเด่นในฐานะวัสดุสิ้นเปลืองที่สำคัญซึ่งส่งผลกระทบโดยตรงต่อคุณภาพการตัด ประสิทธิภาพการดำเนินงาน และต้นทุนระยะยาว ไม่ว่าคุณจะใช้งานคบเพลิงแบบแมนนวลหรือโครงสำหรับตั้งสิ่งของ CNC แบบอัตโนมัติ การทำความเข้าใจข้อมูลจำเพาะ วัสดุศาสตร์ และการบำรุงรักษาที่เหมาะสม PTM80 Plasma Electrode เป็นสิ่งจำเป็นสำหรับการเพิ่มผลผลิตของคุณให้สูงสุด

คู่มือฉบับสมบูรณ์นี้จะเจาะลึกลงไปถึง PTM80 Plasma Electrodeสำรวจการออกแบบ การใช้งาน พารามิเตอร์ทางเทคนิค และการเปรียบเทียบกับรุ่นอื่นๆ นอกจากนี้เรายังจะจัดเตรียมคำถามที่พบบ่อยที่จำเป็นเพื่อช่วยให้คุณใช้ชีวิตได้คุ้มค่าที่สุด สิ้นเปลือง-

อิเล็กโทรดพลาสมา PTM80 คืออะไร

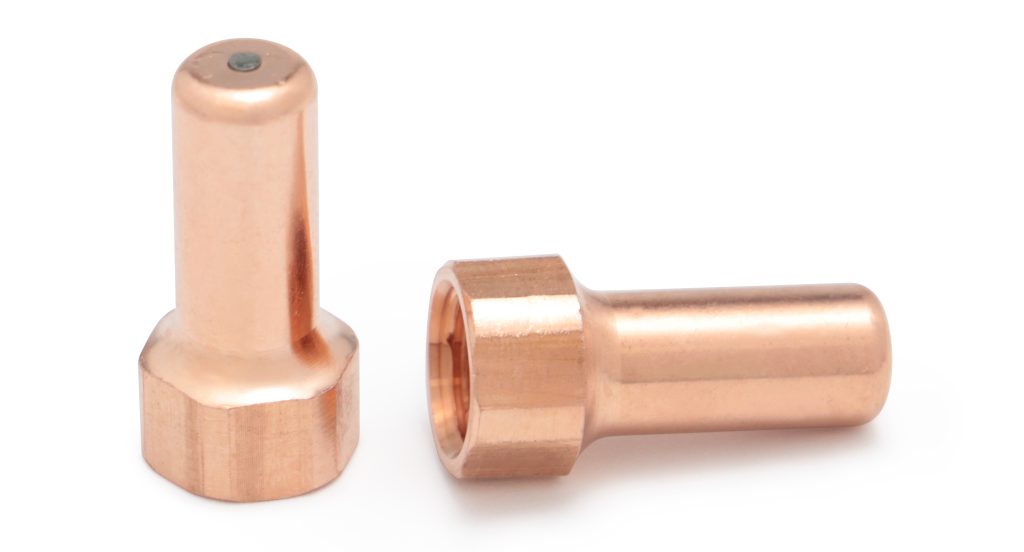

ที่ PTM80 Plasma Electrode (มักอ้างอิงด้วยหมายเลขชิ้นส่วน เช่น 52558) คือหัวใจสำคัญของไฟฉายพลาสม่า PTM80 ซึ่งใช้กันอย่างแพร่หลายในการใช้งานตัดทั้งแบบใช้คนและแบบติดเครื่องจักร เป็นส่วนประกอบที่นำกระแสไฟฟ้าเพื่อจุดไฟพลาสมาอาร์ก ในระหว่างการดำเนินการ กลไกสปริงภายใน (มักจะก “ย้อนกลับ” การออกแบบ) บังคับให้อิเล็กโทรดสัมผัสกับหัวฉีด เมื่อก๊าซไหลผ่านหัวคบเพลิง อิเล็กโทรดจะหดกลับ ทำให้เกิดประกายไฟที่สร้างไอพ่นพลาสมา

ออกแบบมาสำหรับระบบ 80 แอมป์ PTM80 Plasma Electrode is compatible with a vast range of plasma cutters, including popular models from brands like PowerPlasma (80S/82i), Rilon, Riland, Jasic, and Longevity . Without a high-quality electrode, the arc becomes unstable, leading to poor cut quality and premature failure of other torch parts.

Key Specifications and Technical Data

When selecting a PTM80 Plasma Electrode, it is crucial to match the component to your system’s specifications. Below is a detailed table outlining the standard operating parameters for the PTM80 system, which directly affect electrode performance.

รูปที่ 1: สภาพการทำงานที่เหมาะสมที่สุดเพื่อเพิ่มอายุการใช้งานอิเล็กโทรดพลาสม่า PTM80 ให้สูงสุด



วัสดุศาสตร์และการออกแบบ: เคล็ดลับการมีอายุยืนยาว

ความทนทานของก PTM80 Plasma Electrode ขึ้นอยู่กับวัสดุที่ใช้และความแม่นยำในการผลิต อิเล็กโทรดคุณภาพสูงไม่ได้เป็นเพียงชิ้นส่วนทองแดงเท่านั้น เป็นส่วนประกอบทางวิศวกรรม

1. ตัวถังทองแดง (การจัดการความร้อน)

ที่ ตัวหลัก โดยทั่วไปจะกลึงจากทองแดงที่มีความนำไฟฟ้าสูงหรือโลหะผสมทองแดง-เทลลูเรียม ทองแดงถูกเลือกเนื่องจากมีคุณสมบัติการนำไฟฟ้าและการจัดการความร้อนที่ยอดเยี่ยม ระหว่างการตัด. PTM80 Plasma Electrode จะต้องกระจายความร้อนอันมหาศาลออกไปทันที การใช้ทองแดงบริสุทธิ์หรือทองแดงเทลลูเรียมช่วยให้แน่ใจว่าความร้อนจะถูกดึงออกจากบริเวณที่เปล่งแสงวิกฤต ป้องกันไม่ให้อิเล็กโทรดละลายหรือเสียรูปก่อนเวลาอันควร

2. ตัวปล่อยฮาฟเนียม (แกนกลางของส่วนโค้ง)

ฝังอยู่ในใจกลางของ PTM80 Plasma Electrode เป็นเม็ดมีดแฮฟเนียมขนาดเล็ก นี่เป็นส่วนที่สำคัญที่สุดของอิเล็กโทรด

• ทำไมต้องฮาฟเนียม? เมื่อสัมผัสกับความร้อนสูงของพลาสมาอาร์ก (เกิน 2000°C / 3632°F) ในสภาพแวดล้อมที่อุดมด้วยออกซิเจน (เช่น อากาศ) ฮาฟเนียมจะก่อตัวเป็นแอ่งหลอมเหลวที่ปล่อยอิเล็กตรอนได้อย่างมีประสิทธิภาพ นอกจากนี้ยังสร้างชั้นออกไซด์ที่ซับซ้อนซึ่งช่วยปกป้องวัสดุที่อยู่ด้านล่างจากการกัดเซาะอย่างรวดเร็ว

• ที่ “หลุม” ตัวบ่งชี้: ในฐานะที่เป็น PTM80 Plasma Electrode ถูกใช้ไป แฮฟเนียมจะค่อยๆ กัดกร่อนจนกลายเป็นหลุมลึก หลักการทั่วไปคือ ควรเปลี่ยนอิเล็กโทรดเมื่อหลุมนี้มีความลึกประมาณ 1.5 มม. ถึง 2 มม. การใช้อิเล็กโทรดที่สึกหรอต่อไปอาจเสี่ยงต่อการสร้างความเสียหายให้กับหัวฉีดเนื่องจากส่วนโค้งที่หลงทาง

3. ความร่วมศูนย์และการตัดเฉือน

การใช้เครื่องจักร CNC ที่มีความแม่นยำช่วยให้แน่ใจว่าเม็ดมีดแฮฟเนียมอยู่ตรงกลางภายในตัวทองแดงอย่างสมบูรณ์ ถ้า PTM80 Plasma Electrode is off-center, the arc will not be symmetrical, resulting in angled cuts and uneven wear on the nozzle orifice.

Comparative Analysis: PTM80 Electrode vs. Competitors

To highlight the value of a high-quality PTM80 Plasma Electrode, it is helpful to compare it against generic or lower-grade alternatives. The table below outlines the differences in performance and application.

*รูปที่ 2: การเปรียบเทียบระหว่างอิเล็กโทรดพลาสมา PTM80 เกรดพรีเมียมและเกรดมาตรฐาน*

ผลิตภัณฑ์และวัสดุสิ้นเปลืองที่เกี่ยวข้อง

ที่ PTM80 Plasma Electrode ไม่ทำงานคนเดียว มันเป็นส่วนหนึ่งของปึกวัสดุสิ้นเปลืองที่ต้องดูแลรักษาเป็นชุดเพื่อประสิทธิภาพสูงสุด เมื่อเปลี่ยนอิเล็กโทรด ให้พิจารณาตรวจสอบหรือเปลี่ยนรายการที่เกี่ยวข้องเหล่านี้:

• หัวฉีด (เคล็ดลับ): มีจำหน่ายหลายขนาด (เช่น 0.9 มม. สำหรับ 30-40A, 1.1 มม. สำหรับ 50-60A, 1.3 มม. สำหรับ 70-80A) หัวฉีดจะบีบส่วนโค้งและต้องตรงกับกระแสไฟ

• วงแหวนหมุน (ดิฟฟิวเซอร์): This component sits behind the electrode and imparts a swirling motion to the gas, which focuses the arc. A damaged swirl ring will cause turbulent gas flow and destroy the electrode and nozzle quickly .

• Shield Caps / Retaining Caps: These protect the inner components and can be designed for different tasks, such as gouging or fine cutting .

• Complete Torch Heads: For major upgrades or replacements, the full PTM80 machine torch head is available, often including the initial set of consumables .

Applications and Industry Use

Thanks to its robust 80A power range and compatibility with machine torches, the PTM80 Plasma Electrode is a staple in various industries :

1. การประดิษฐ์ทั่วไป: Ideal for cutting mild steel, stainless steel, and aluminum in general engineering workshops.

2. ยานยนต์และการขนส่ง: Used in frame repair and modification.

3. HVAC and Sheet Metal: Perfect for cutting ducts and panels with precision.

4. Construction and Heavy Industry: Capable of severing bolts, cutting beams, and demolition work on-site.

5. CNG Conversions and Power Cycling: Utilized in specialized industrial processes requiring reliable arc strikes .

Frequently Asked Questions (คำถามที่พบบ่อย-

Q1: How do I know when my PTM80 Plasma Electrode needs replacing?

The most obvious sign is visible wear. Remove the nozzle and look at the center of the PTM80 Plasma Electrode. You will see a crater or pit. If this pit is deep (around the width of a small paperclip wire or 1.5-2mm), it is time to replace it. Performance signs include difficulty starting the arc, a wandering arc, or a “double arc” effect that damages the nozzle .

Q2: Can I use a PTM80 Plasma Electrode in a handheld PT80 torch?

Yes. The PTM80 designation typically refers to the “Machine” torch version, while PT80 refers to the “Hand” torch. However, the consumables, including the PTM80 Plasma Electrode (part# 52558), are generally interchangeable between the two torch heads, provided they are from the same series .

Q3: Why does my electrode last longer with a new nozzle?

The electrode and nozzle wear as a pair. If the nozzle orifice becomes oval or enlarged, it disrupts the gas flow and arc constriction. This “confused” arc will then attack the hafnium insert in the PTM80 Plasma Electrode unevenly, drastically shortening its life. Always change consumables as a set.

Q4: Does gas pressure affect electrode life?

อย่างแน่นอน. ถ้าความดันต่ำเกินไป ส่วนโค้งจะไม่หดตัวอย่างเหมาะสมและจะเป็นเช่นนี้ “อ่อนนุ่ม,” ทำให้อิเล็กโทรดร้อนเกินไป หากแรงดันสูงเกินไป แฮฟเนียมหลอมเหลวอาจระเบิดออกจากอิเล็กโทรด ทำให้เกิดความล้มเหลวอย่างรวดเร็ว ปฏิบัติตามข้อกำหนด 4.5-5.0 Bar เสมอ

คำถามที่ 5: อะไรคือความแตกต่างระหว่างอิเล็กโทรดมาตรฐานกับ a “อายุยืนยาว” รุ่น?

รุ่นอายุการใช้งานยาวนานของ PTM80 Plasma Electrode มักใช้เม็ดมีดแฮฟเนียมที่มีขนาดใหญ่กว่าหรือวางตำแหน่งที่แม่นยำยิ่งขึ้นและโลหะผสมทองแดงที่มีค่าการนำความร้อนสูงกว่า (เช่น “รุ่นโปร” กล่าวถึงในการเปรียบเทียบบางส่วน) ช่วยให้อิเล็กโทรดสามารถจัดการกับความร้อนได้ดีขึ้น โดยอาจมีอายุการใช้งานยาวนานขึ้นถึง 20-30% เมื่อเทียบกับรุ่นมาตรฐานในสภาพแวดล้อมการตัดที่มีปริมาณมาก

บทสรุป

ที่ PTM80 Plasma Electrode is a small component with a massive responsibility. Investing in high-quality electrodes made from genuine copper alloys and pure hafnium is not an expense but an investment in cutting accuracy and operational uptime. By understanding the specifications, monitoring wear, and maintaining proper gas settings, you can significantly extend the life of your PTM80 Plasma Electrode and ensure that every cut is as clean and efficient as the last.
