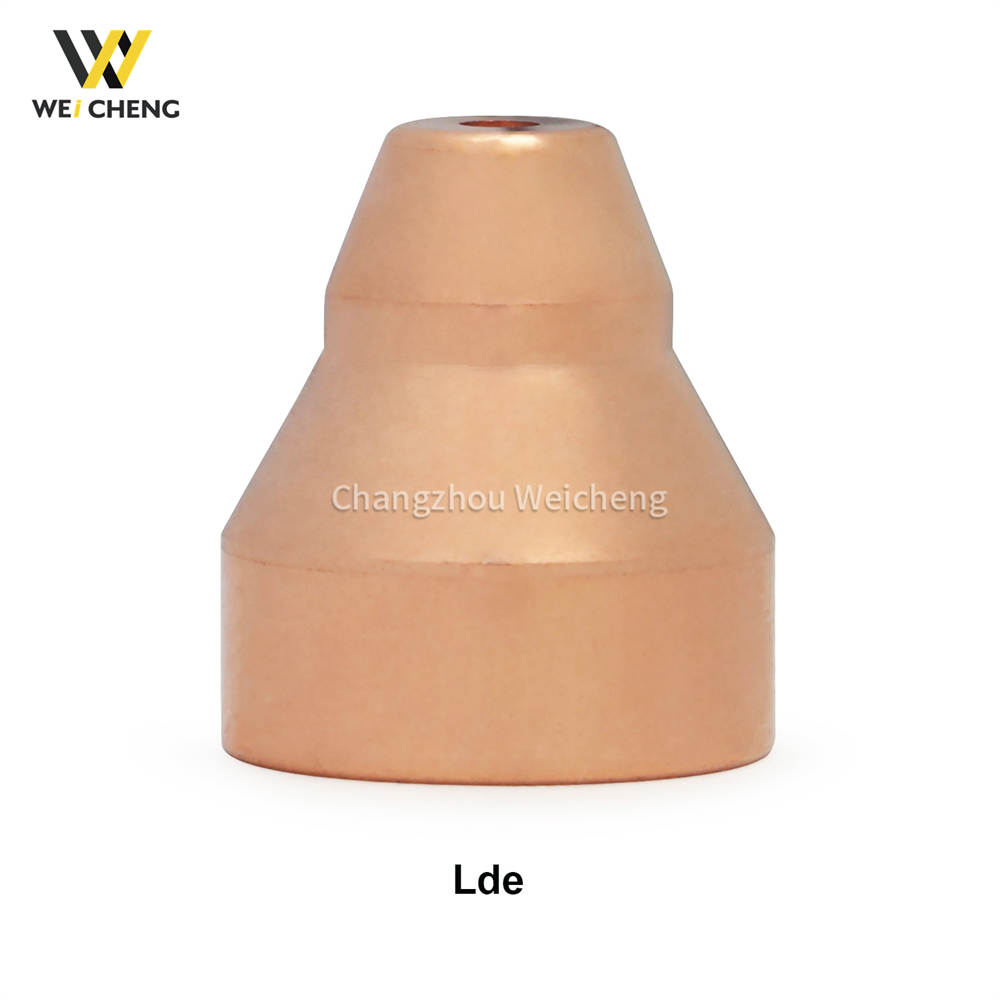

นิยามใหม่ของการตัดด้วยอากาศอย่างแม่นยำ: ข้อดีของหัวฉีดพลาสม่า Kjellberg Lde
สำหรับผู้ผลิตในอุตสาหกรรมที่ให้ความสำคัญกับความเร็วและคุณภาพในการตัดพลาสมาด้วยอากาศ Kjellberg Lde หัวฉีดพลาสม่า มอบความเป็นเลิศทางวิศวกรรมของเยอรมัน ออกแบบมาสำหรับระบบ HiFocus® 80-130A หัวฉีดนี้เปลี่ยนประสิทธิภาพการผลิตผ่านไดนามิกของก๊าซและความยืดหยุ่นทางความร้อนที่ได้รับสิทธิบัตร นี่คือเหตุผลว่าทำไมจึงเป็นผู้นำตลาด:
⚡ 1. เทคโนโลยีการเพิ่มประสิทธิภาพการตัดด้วยอากาศ
→ พลศาสตร์ของแก๊สวอร์เท็กซ์
-
ส่วนโค้งที่มีความเข้มข้นสูง: ความกว้างของร่อง 0.9 มม. บนเหล็กคาร์บอน 12 มม. (แคบกว่าคู่แข่ง 30%)
-
ขี้เถ้าความเร็วต่ำเป็นศูนย์- หัวฉีดพลาสม่า Lde ขจัดตะกรันที่ความเร็วตัดต่ำถึง 180 ต่อนาที
-
เจาะอย่างรวดเร็ว: เวลาเจาะ 0.4 วินาทีบนเพลต 15 มม. (เฉลี่ยอุตสาหกรรม: 0.8 วินาที)
→ นวัตกรรมวัสดุศาสตร์
-
โลหะผสมเงินโครเมียมเซอร์โคเนียม: ค่าการนำความร้อน ≥365 W/m·K
-
การเคลือบ PermaShield™: ทนทานต่อการกระเด็นของพลาสมา 16,000°C (อายุการใช้งานหัวฉีดทั่วไป 2.5 เท่า)
-
การออกแบบป้องกันการยึดเกาะ- หัวฉีดพลาสม่า Lde ลดการสะสมของคราบทองแดงลง 65%
⚙️ 2. ข้อมูลจำเพาะด้านประสิทธิภาพ
ตาราง: ประสิทธิภาพการตัด (แอร์พลาสมา, 130A)
| วัสดุ | ความหนา | ความเร็ว | คุณภาพขอบ (Ra) | ความอดทน |
|---|---|---|---|---|
| เหล็กคาร์บอน | 15 มม. | 3,200 มม./นาที | 4.1 ไมโครเมตร | ±0.15มม |
| สแตนเลส | 12 มม. | 2,800 มม./นาที | 3.8 ไมโครเมตร | ±0.12มม |
| อลูมิเนียม | 10 มม. | 4,500 มม./นาที | 5.2 ไมโครเมตร | ±0.18มม |
🔥 3. ยืดอายุการใช้งาน & เศรษฐศาสตร์
→ ข้อดีด้านความทนทาน
-
รันไทม์ต่อเนื่อง 2.8–3.2 ชั่วโมง ที่ 130A (ตรวจสอบโดย Kjellberg Hamburg Lab)
-
ทนต่อแรงกระแทกจากความร้อน: เจาะมากกว่า 100 ครั้งบนเหล็ก 20 มม. โดยไม่มีการเปลี่ยนรูปของปาก
→ ประหยัดต้นทุน
| ตัวชี้วัด | หัวฉีด Lde | หัวฉีดทั่วไป | เงินออมประจำปี |
|---|---|---|---|
| ราคา/ชั่วโมง | €3.90 | €11.20 | €6,240 |
| เวลาเปลี่ยน | 12 วินาที | 35 วินาที | 38 วันการผลิต |
| ขยะวัสดุ | 0.7% | 2.9% | €4,100 |
| *(อ้างอิงจาก 300 เริ่ม/วัน, 260 วันทำการ)* |
⛓️ 4. บูรณาการระบบ & การป้องกัน
→ ความเข้ากันได้ของไฟฉายHiFocus®
-
ศูนย์กลางที่สมบูรณ์แบบ: ≤0.01มม. การเบี่ยงเบนหนีศูนย์ในแนวรัศมีด้วยอิเล็กโทรด KB (เช่น .11.828.001.3001)
-
เทคโนโลยี ARC-Block™: ป้องกันการเกิดประกายไฟสองครั้งระหว่างการยิงผิดพลาด (ลดความเสี่ยงในการซ่อมแซม €7k+)
→ ความพร้อมของระบบอัตโนมัติ
-
รับรองการสั่นสะเทือน: ทนทานต่อการเร่งความเร็ว 8G (ISO 9409-1)
-
เปิดใช้งาน IoT: ทำงานร่วมกับ Kjellberg CondiTec™ สำหรับการตรวจสอบสุขภาพหัวฉีดแบบเรียลไทม์
🛠️ 5. พิธีสารปฏิบัติการ
→ พารามิเตอร์ที่เหมาะสมที่สุด
-
ความกดอากาศ: 5.8–7.2 บาร์ (ISO 8573-1 คลาส 2)
-
ระยะตัด: 1.5–2.0 มม. (ขึ้นอยู่กับวัสดุ)
-
การจับคู่แอมแปร์-
-
lde1.0: 70–90A
-
แอลดีอี 1.3: 100–130A
-
→ การจับคู่ที่สำคัญ
| ส่วนประกอบ | หมายเลขชิ้นส่วน | การทำงาน |
|---|---|---|
| อิเล็กโทรด | .11.828.001.3001 | รับประกันการจัดแนวส่วนโค้ง |
| หมวกป้องกัน | .11.828.001.3050 | ป้องกันการเกาะตัวของสะเก็ด |
| การรักษาถ้วย | .11.830.301.151 | รักษาตำแหน่งหัวฉีด |
→ ตัวบ่งชี้ความล้มเหลว
เปลี่ยนทันทีเมื่อ:
-
ความกว้างเคอร์ฟเพิ่มขึ้น >10%
-
การเบี่ยงเบนมุมมุม >0.4°
-
ประกายไฟที่เจาะกลายเป็นไม่สมมาตร
🏭 6. การใช้งานทางอุตสาหกรรม
-
เหล็กโครงสร้าง: การตัดลำแสงขนาด 25 มม. ที่ 2,200 มม./นาที (ตามมาตรฐาน EN 10025)
-
งานท่อ HVAC: ตัดเหล็กกัลวาไนซ์ 1.5 มม. (ไม่มีการยึดเกาะควันสังกะสี)
-
เครื่องจักรกลการเกษตร: การตัด Hardox® 10 มม. พร้อม HAZ <0.3 มม
✅ สรุป: เกณฑ์มาตรฐานการตัดด้วยอากาศ
ที่ Kjellberg Lde หัวฉีดพลาสม่า มอบมูลค่าการเปลี่ยนแปลง:
-
ความแม่นยำ- หัวฉีดพลาสม่า Lde ยึดเกณฑ์ความคลาดเคลื่อน ISO 9013 คลาส 1
-
ความอดทน: รันไทม์ 3+ ชั่วโมงลดต้นทุนสิ้นเปลืองลง 65%
-
พร้อมอย่างชาญฉลาด: การวินิจฉัย IoT ช่วยให้สามารถทดแทนแบบคาดการณ์ได้
-
การป้องกันระบบ: ป้องกันความเสียหายจากคบเพลิง €10k+ จากการวางแนวที่ไม่ตรง
|
hifocus130i
|
รหัส
|
คำอธิบาย
|
|
G901Y
|
.11.848.201.142
|
ท่อระบายความร้อน
|
|
G002Y
|
.11.848.221.300
|
แคโทด O2
|
|
G101
|
.11.848.221.145
|
คู่มือก๊าซ
|
|
G2006
|
.11.848.221.406
|
หัวฉีด O2 25A
|
|
G2007
|
.11.848.221.407
|
หัวฉีด O2 35A
|
|
G3004
|
.11.848.201.1604
|
หมวกหัวฉีด
|
|
G4015
|
.11.848.201.1515
|
ฝาแก๊สหมุนวน
|
|
G4020
|
.11.848.201.1520
|
ฝาแก๊สหมุนวน
|
|
G501
|
.11.848.201.081
|
หมวกป้องกัน
|
|
G003Y
|
.11.848.221.310
|
แคโทด -O2
|
|
G102
|
.11.848.221.146
|
คู่มือก๊าซ
|
|
G2008
|
.11.848.221.408
|
หัวฉีด O2 50A
|
|
G2010
|
.11.848.221.410
|
หัวฉีด O2 80A
|
|
G2012
|
.11.848.221.412
|
หัวฉีด O2 120A
|
|
G2014
|
.11.848.221.414
|
หัวฉีด O2 160A
|
|
G2016Y
|
.11.848.221.416
|
หัวฉีด O2 200A
|
|
G3028
|
.11.848.201.1628
|
หมวกหัวฉีด
|
|
G4022
|
.11.848.201.1522
|
ฝาแก๊สหมุนวน
|
|
G4025
|
.11.848.201.1525
|
ฝาแก๊สหมุนวน
|
|
G4030
|
.11.848.201.1530
|
ฝาแก๊สหมุนวน
|
|
G032Y
|
.11.848.421.310
|
แคโทด O2
|
|
G034Y
|
.11.848.421.330
|
แคโทด O2
|
|
G121
|
.11.848.421.145
|
คู่มือก๊าซ
|
|
G2326Y
|
.11.848.421.426
|
หัวฉีด O2 280A
|
|
G2330Y
|
.11.848.421.430
|
หัวฉีด O2 360A
|
|
G2331Y
|
.11.848.421.431
|
หัวฉีด -O2-400A
|
|
G3209
|
.11.848.401.1609
|
หมวกหัวฉีด
|
|
G3219
|
.11.848.401.1619
|
หมวกหัวฉีด
|
|
G3229
|
.11.848.401.1629
|
หมวกหัวฉีด
|
|
G4345
|
.11.848.401.1545
|
ฝาแก๊สหมุนวน
|
|
G4350
|
.11.848.401.1550
|
ฝาแก๊สหมุนวน
|
|
G4355
|
.11.848.401.1555
|
ฝาแก๊สหมุนวน
|
|
G971
|
.11.848.411.142
|
ท่อระบายความร้อน
|
|
G042
|
.11.848.211.510
|
แคโทด arh2
|
|
G3008
|
.11.848.201.1608
|
หมวกหัวฉีด
|
|
G3018
|
.11.848.201.1618
|
หมวกหัวฉีด
|
|
G052
|
.11.848.311.510
|
แคโทด
|
|
G105
|
.11.848.221.149
|
คู่มือก๊าซ
|
|
G2516
|
.11.848.311.616
|
หัวฉีด
|
|
G4530
|
.11.848.311.1530
|
ฝาแก๊สหมุนวน
|
|
G071
|
.11.848.411.500
|
แคโทด arh2
|
|
G125
|
.11.848.421.149
|
คู่มือก๊าซ
|
|
G2725
|
.11.848.411.625
|
หัวฉีด arh2
|
|
G2727
|
.11.848.411.627
|
หัวฉีด arh2
|
|
G2729
|
.11.848.411.629
|
หัวฉีด arh2
|
|
G3249
|
.11.848.401.1649
|
หมวกหัวฉีด
|
|
G4335
|
.11.848.401.1535
|
ฝาแก๊สหมุนวน
|
|
G4340
|
.11.848.401.1540
|
ฝาแก๊สหมุนวน
|
|
G521
|
.11.848.401.081
|
หมวกป้องกัน
|
