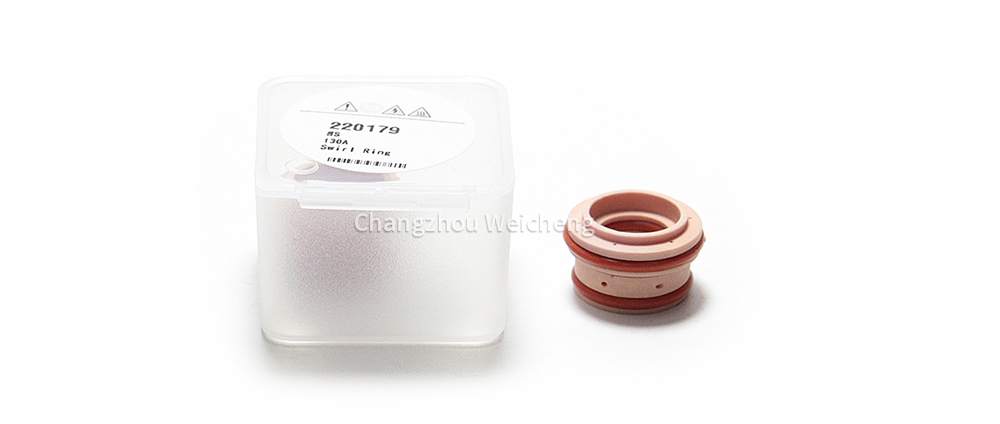

HPR130 260 Pierścień wirowy 220179 Materiał eksploatacyjny do palnika plazmowego

Opis

HPR130 260 Pierścień wirowy 220179: Niewidzialny architekt stabilności i precyzji łuku plazmowego

W wyrafinowanej orkiestrze cięcia plazmowego wysokiej rozdzielczości, gdzie harmonijne współdziałanie gazu, elektryczności i ruchu zapewnia precyzję, w centrum uwagi znajdują się pewne komponenty. Jednak podstawą całego przedstawienia często jest niedoceniony i niewidziany mistrz: pierścień wirowy. W przypadku urządzenia Hypertherm HPR130 działającego przy natężeniu prądu 130 A tym krytycznym elementem jest HPR130 260 Pierścień zawirowujący 220179. To nie jest pasywny odstępnik; jest to precyzyjnie zaprojektowany generator wirów, którego jedynym celem jest nadanie gazowi plazmowemu kontrolowanego, szybkiego wirowania. Jakość tego wirowania bezpośrednio wpływa na skupienie łuku, prostopadłość krawędzi cięcia i trwałość materiałów eksploatacyjnych. W przypadku operacji, w których jakość cięcia nie podlega negocjacjom, zrozumienie i zachowanie autentyczności HPR130 260 Pierścień zawirowujący 220179 jest równie istotne, jak zarządzanie samą dyszą.

Ten kompletny przewodnik zapewnia dogłębną eksplorację HPR130 260 Pierścień zawirowujący 220179. Przeanalizujemy jego fundamentalną rolę w fizyce plazmy, trwałe materiały, które wytrzymują wymagające środowisko, oraz katastrofalne konsekwencje jego zaniedbania. Dzięki szczegółowym specyfikacjom technicznym, dokładnemu porównaniu z uszkodzonymi lub nieoryginalnymi pierścieniami oraz analizie ich miejsca w stosie materiałów eksploatacyjnych, ten artykuł pokaże, dlaczego 220179 Pierścień wirowy to niezbędny, choć ukryty, klucz do osiągnięcia legendarnej wydajności cięcia HPR130.

Podstawowa rola: tworzenie porządku z chaosu

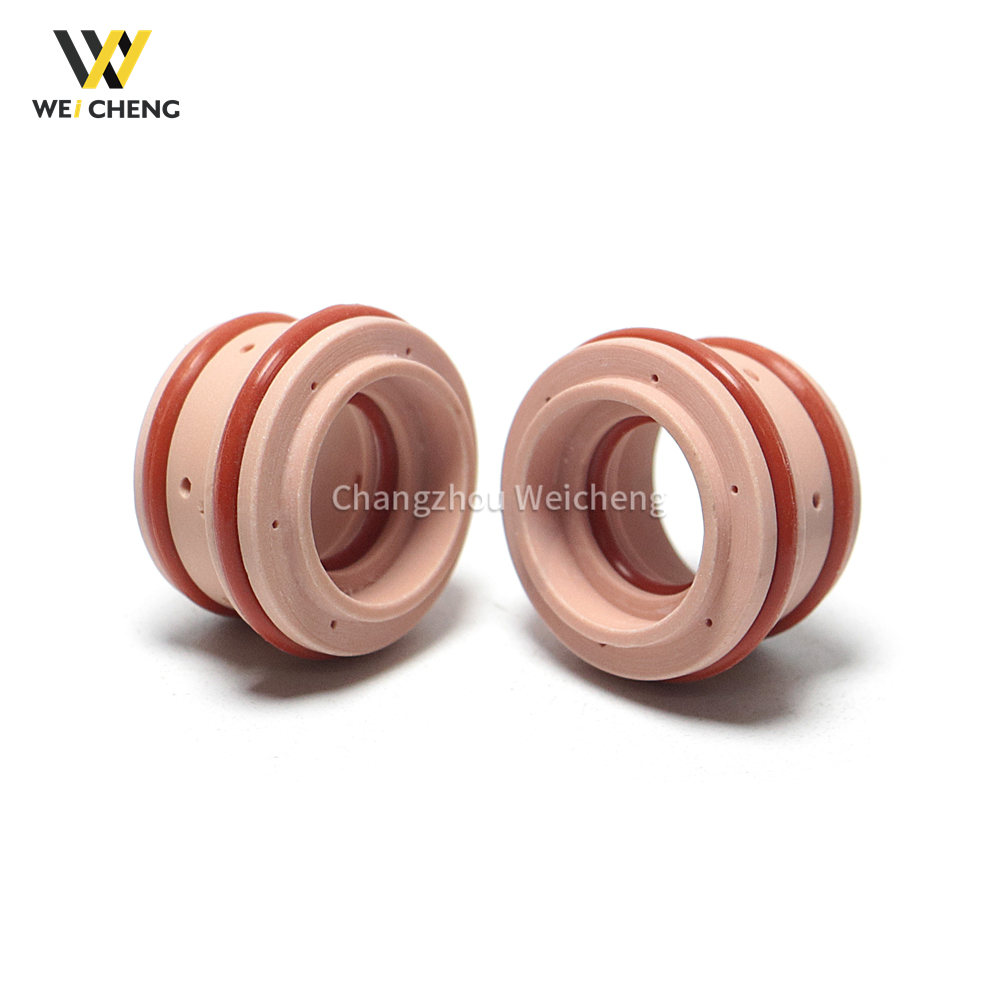

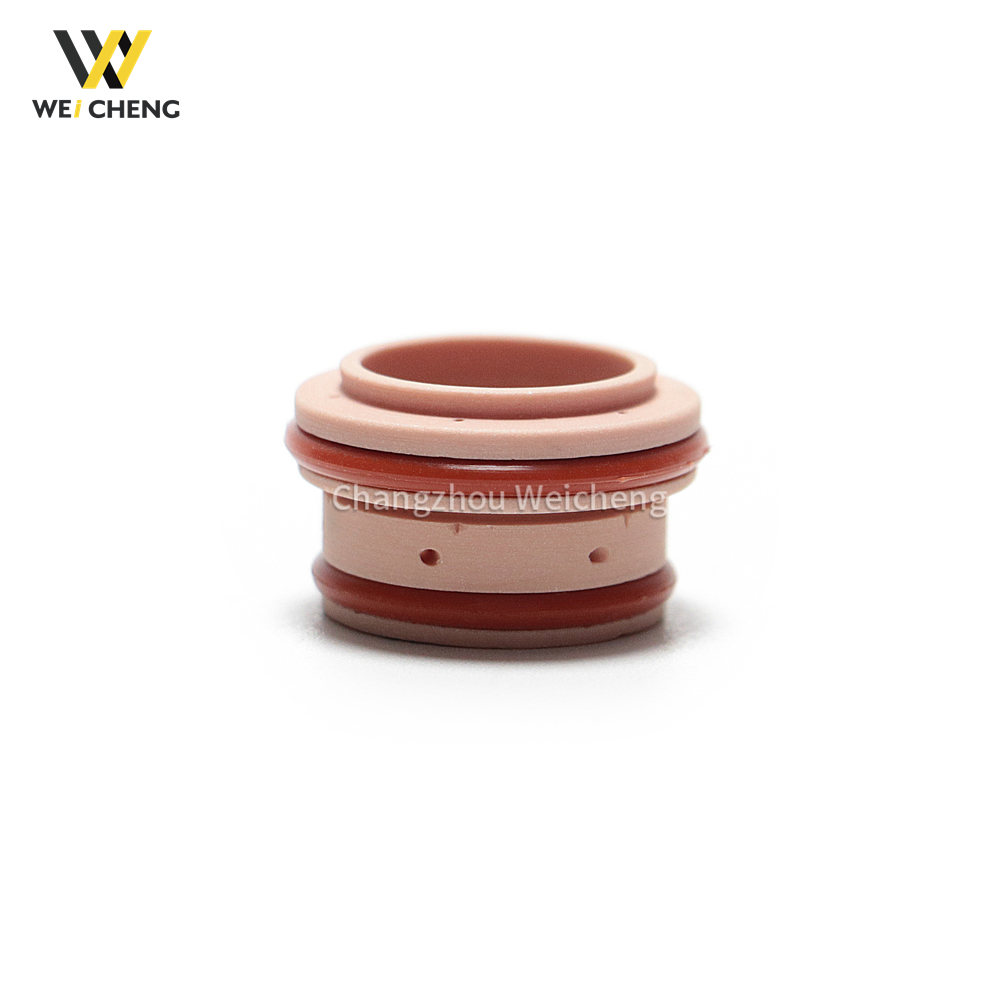

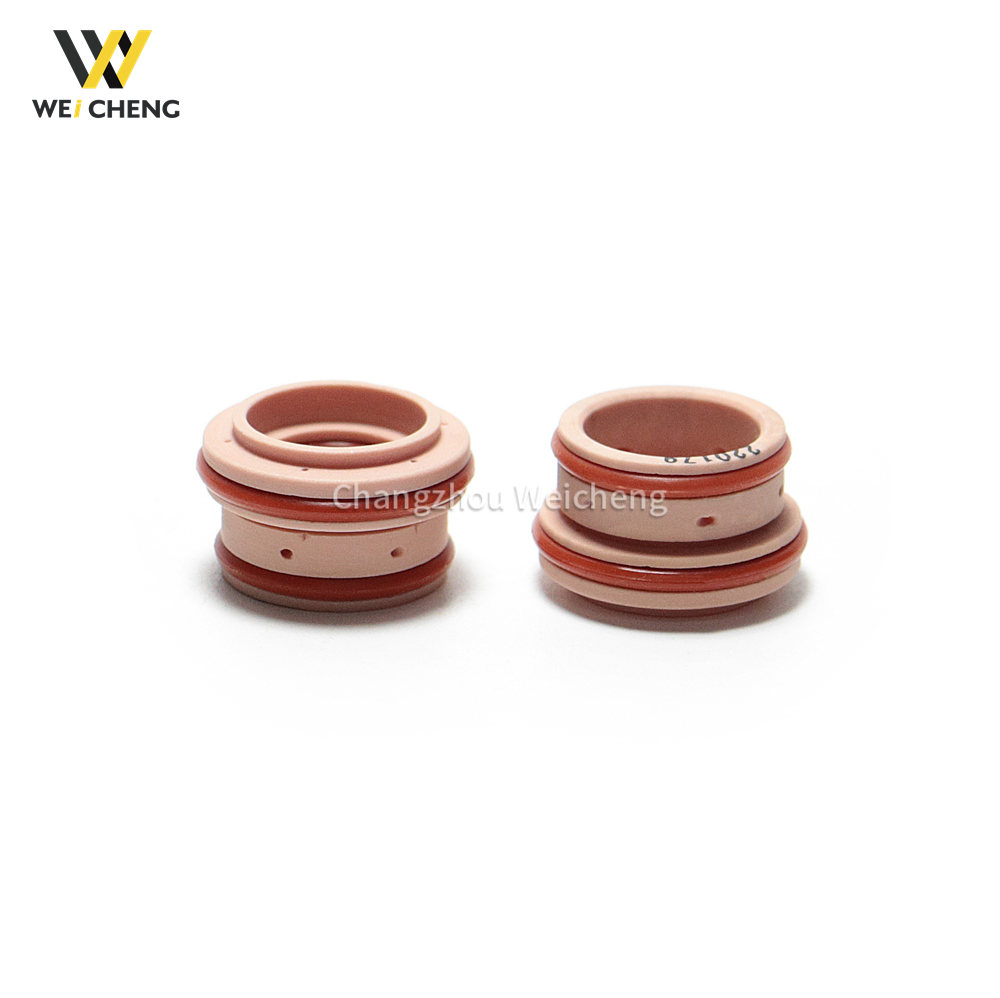

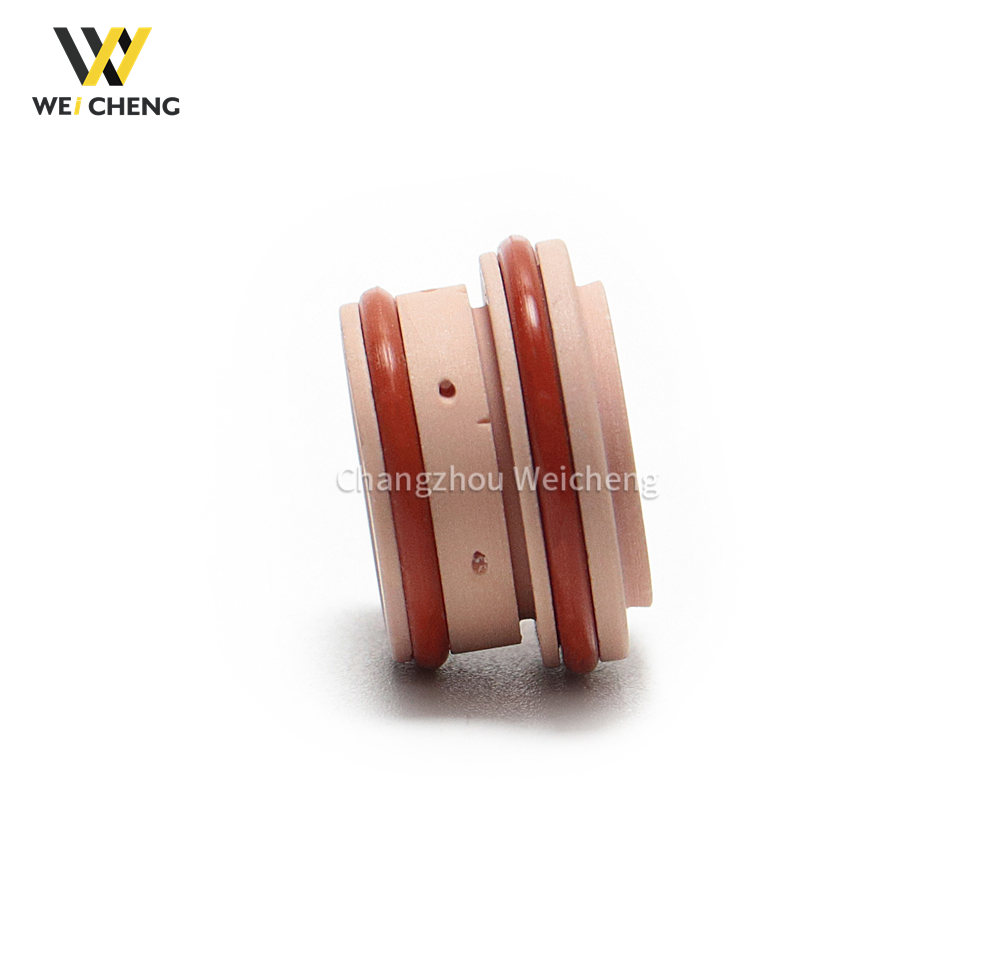

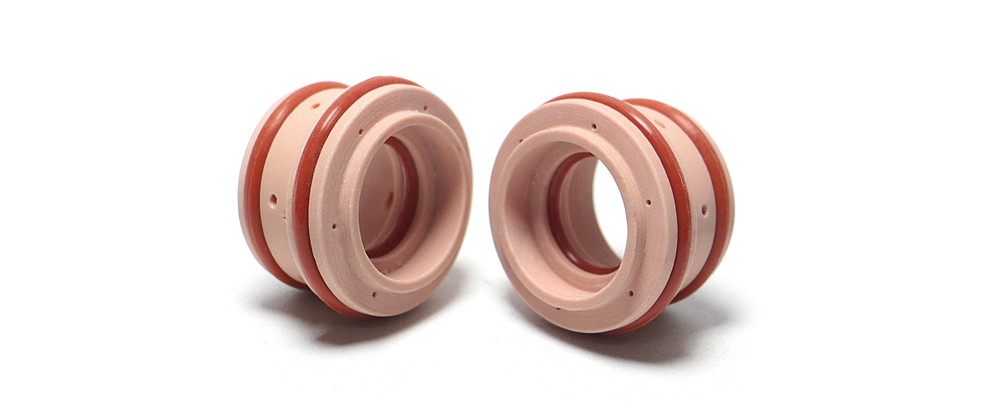

The HPR130 260 Pierścień zawirowujący 220179 to precyzyjnie obrobiony element, który znajduje się wewnątrz palnika, bezpośrednio za elektrodą i dyszą. Jego funkcja jest wyjątkowa i istotna: pobiera gaz plazmowy pod wysokim ciśnieniem (tlen, azot, argon-wodór itp.) i przepuszcza go przez kątowe porty lub kanały, nadając potężną prędkość obrotową. Tworzy to stabilizujący wir. Ten wir robi kilka kluczowych rzeczy: centruje i zwęża łuk plazmowy, tworząc skupiony, stabilny strumień; tworzy strefę niskiego ciśnienia, która pomaga przeciągnąć łuk od elektrody do przedmiotu obrabianego, zapewniając niezawodny rozruch; i tworzy ochronną warstwę graniczną wewnątrz dyszy, chroniąc ją przed pełną furią termiczną łuku. The HPR130 260 Pierścień zawirowujący 220179 jest zatem pierwszym i najważniejszym krokiem w przekształcaniu surowego gazu i energii elektrycznej w precyzyjne narzędzie tnące.

Podstawowe zalety pierścienia zawirowującego HPR130 260 220179:

• Architekt stabilności łuku i jakości cięcia: Precyzyjna geometria HPR130 260 Pierścień zawirowujący 220179 jest skalibrowany dla przepływów i ciśnień gazów HPR130. Idealny wir zapewnia stabilny, skoncentrowany łuk, co bezpośrednio przekłada się na doskonałą jakość cięcia: minimalny skos, gładka powierzchnia cięcia, wąskie nacięcie i drastycznie zredukowane żużel.

• Krytyczny ochraniacz żywotności dyszy i elektrody: Tworząc chłodniejszą, wirującą granicę gazu, pierścień wirowy zapobiega przypadkowemu przyleganiu łuku plazmowego do ścianki dyszy – co jest główną przyczyną podwójnego łuku i katastrofalnej awarii dyszy. Zapewnia również równomierne zużycie emitera hafnu na elektrodzie.

• Zapewnia spójne i niezawodne zajarzenia łuku: Rdzeń niskociśnieniowy utworzony przez wir jest niezbędny, aby łuk pilotujący mógł płynnie przenieść się na obrabiany przedmiot. Zużyty lub zatkany 220179 Pierścień wirowy jest główną przyczyną trudnych rozruchów, przerw w zapłonie i nieudanych przekłuć, zwłaszcza w przypadku grubego materiału.

• Zoptymalizowany pod kątem wydajności wielogazowej: Zaprojektowany do stosowania w pełnym zakresie gazów procesowych HPR130, od tlenu w przypadku stali miękkiej po azot w przypadku stali nierdzewnej, pierścień utrzymuje efektywne wytwarzanie wirów niezależnie od rodzaju gazu, zapewniając elastyczność procesu bez kompromisów.

• Oryginalne rozwiązanie Hypertherm zapewniające uszczelnioną wydajność: Jako część OEM gwarantuje idealne dopasowanie do wlotów gazu w korpusie palnika i elektrody znajdującej się za palnikiem. Ta pieczęć jest krytyczna; jakikolwiek wyciek lub niewspółosiowość zakłóca cały system dynamiki gazu.

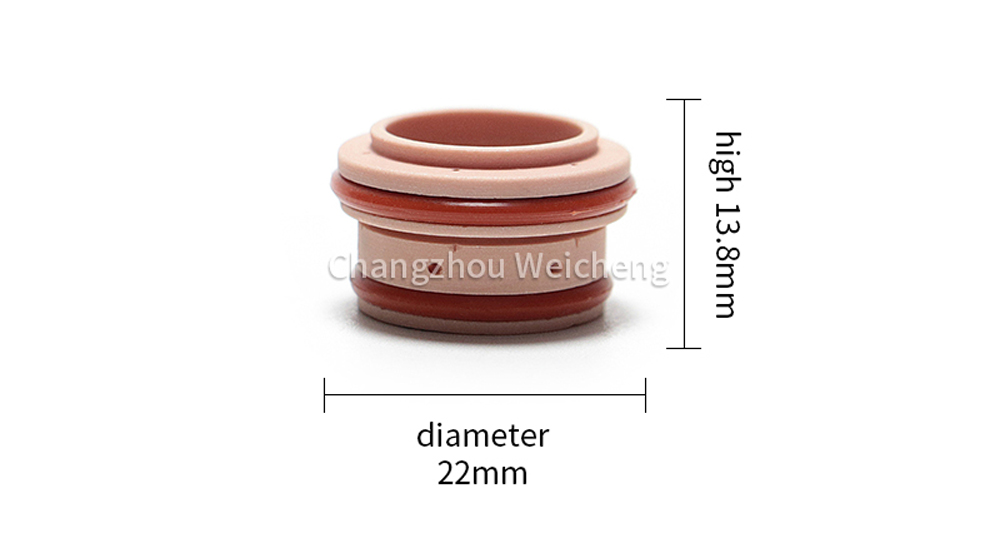

Specyfikacje techniczne & Parametry produktu

Wykonanie HPR130 260 Pierścień zawirowujący 220179 charakteryzuje się wymagającą konstrukcją o krytycznym znaczeniu dla przepływu.

Porównanie wydajności: nowy, zużyty i nieoryginalny pierścień zawirowujący

Wpływ HPR130 260 Pierścień zawirowujący 220179 jest najbardziej widoczne, gdy nie działa prawidłowo.

Ta tabela ujawnia krytyczną prawdę: HPR130 260 Pierścień zawirowujący 220179 jest elementem zapobiegawczym. Jego awaria rzadko jest izolowana; spada kaskadą, niszcząc dysze, niszcząc cięcia i powodując operacyjne bóle głowy.

Nauka materialna & Konstrukcja: Zbudowana dla niewidzialnego, wrogiego środowiska

The HPR130 260 Pierścień zawirowujący 220179 działa w środowisku gorącym, agresywnym chemicznie i pod wysokim ciśnieniem.

• Polimer inżynieryjny wysokotemperaturowy: Pierścień jest zazwyczaj formowany z zaawansowanego polimeru, takiego jak poliimid (np. Vespel®). Materiał ten został wybrany ze względu na jego wyjątkową stabilność termiczną (wytrzymuje temperatury przekraczające 260°C/500°F), niską przewodność cieplną i właściwości samosmarujące. Nie może się odkształcać ani rozkładać pod wpływem ciągłego działania gorącego gazu.

• Odporność na ścieranie i chemikalia: Formuła polimerowa jest odporna na erozję spowodowaną strumieniem gazu o dużej prędkości i jest obojętna na różne napotykane gazy plazmowe (O2, N2, H2), zapobiegając awariom i powstawaniu cząstek stałych.

• Formowanie/obróbka z mikronową precyzją: Kąty, rozmiary i wykończenia kanałów gazowych są produkowane z ekstremalnymi tolerancjami. Odchylenie nawet o kilka stopni może zakłócić równowagę wiru. Prawdziwy 220179 Pierścień wirowy jest produktem wykonanym z dużą precyzją.

• Stabilność wymiarowa: Materiał musi zachować swój precyzyjny kształt i powierzchnie uszczelniające przez tysiące cykli termicznych. Każde wypaczenie lub skurcz spowodowałoby wyciek gazu i zniszczenie starannie zaprojektowanego wiru.

Idealne scenariusze zastosowań & Wyzwalacze konserwacji

Podczas gdy HPR130 260 Pierścień zawirowujący 220179 jest niezbędny przy każdym cięciu HPR130, szczególne sytuacje wymagają jego kontroli lub wymiany.

1. Po zdarzeniu podwójnego łuku dyszy: Awaria dyszy z podwójnym łukiem często powoduje cofanie się przegrzanego gazu i metalowych cząstek, uszkadzając pierścień wirowy. Po zniszczeniu dyszy należy zawsze wymienić pierścień zawirowujący.

2. Podczas całkowitego przeglądu materiałów eksploatacyjnych: W ramach dokładnego serwisu palnika lub podczas wymiany wielu zestawów materiałów eksploatacyjnych należy sprawdzić i prawdopodobnie wymienić 220179 Pierścień wirowy zapewnia nowy start.

3. Podczas rozwiązywania niewytłumaczalnych problemów z jakością cięcia: Jeśli jakość cięcia pogarsza się pomimo nowych dysz i elektrod, a ustawienia wysokości/gazu są prawidłowe, oznacza to zużycie HPR130 260 Pierścień zawirowujący 220179 jest głównym podejrzanym.

4. Konserwacja zapobiegawcza w systemach o dużym obciążeniu: W przypadku systemów CNC działających 24 godziny na dobę, 7 dni w tygodniu, należy zaplanować wymianę pierścienia zawirowującego po określonej liczbie wymian dysz (np. co 5–10 zestawów dysz) jako tanie zabezpieczenie przed zmianami w procesie.

5. Przełączanie pomiędzy drastycznie różnymi procesami: W przypadku przejścia z procesu wymagającego bardzo wysokiej temperatury (takiego jak cięcie grubych blach) na cięcie dokładne, upewnienie się, że pierścień jest czysty i nieuszkodzony, gwarantuje integralność procesu.

Integracja systemu: serce stosu materiałów eksploatacyjnych

The HPR130 260 Pierścień zawirowujący 220179 to centralny węzeł łączący korpus palnika z zestawem materiałów eksploatacyjnych. Od jego wydajności zależy sukces wszystkich dalszych komponentów.

• Elektroda (220190): Pierścień zawirowujący znajduje się bezpośrednio przy uchwycie elektrody lub w jego pobliżu. Jego wir bezpośrednio wpływa na sposób tworzenia się łuku na emiterze hafnu elektrody.

• Dysza (220191): Dysza jest ostatecznym urządzeniem skupiającym łuk stabilizowany wirowo. Dobry wir nie ma sensu, jeśli dysza jest zużyta, a idealna dysza jest bezużyteczna przy złym wirze.

• Tarcza (220194/220555/220636): Tarcza zarządza gazem wtórnym, ale pierwotny wir gazu plazmowego utworzony przez 220179 Pierścień wirowy stanowi istotę procesu cięcia.

• Ciało pochodni & O-ringi: Pierścień uszczelnia korpus palnika za pomocą krytycznych pierścieni typu O-ring. Te pierścienie uszczelniające muszą być w idealnym stanie, aby zapobiec wyciekom gazu, które mogłyby spowodować uwolnienie ciśnienia z wiru.

Złota zasada konserwacji plazmy: Pierścień wirowy to przedmiot zużywający się. Nie traktuj go jako stałej części latarki. Sprawdzaj go przy każdej większej wymianie materiałów eksploatacyjnych. Szukać:

• Odpady węglowe lub metaliczne: Zatykanie portów gazowych.

• Odbarwienie lub pęcherze: Oznaki skrajnego przegrzania.

• Pęknięcia lub wióry: Uszkodzenia fizyczne.

• Zużyte lub zaokrąglone krawędzie portów: Erozja spowodowana przepływem gazu.

W razie wątpliwości wymień go. Koszt HPR130 260 Pierścień zawirowujący 220179 jest znikomy w porównaniu z kosztem dysz, które chroni, i ilości złomu, którego zapobiega.

Wniosek: Mistrz fizyki plazmy ukryty na widoku

The HPR130 260 Pierścień zawirowujący 220179 ucieleśnia podstawową zasadę systemów o wysokiej wydajności: najbardziej krytycznymi komponentami są często te, których nigdy nie widzisz. Jest to pierwszy i najważniejszy wyznacznik charakteru łuku plazmowego. Zaniedbanie tej małej, niedrogiej części jest najczęstszym i kosztownym błędem w konserwacji palnika plazmowego, prowadzącym do efektu domina w postaci odpadów eksploatacyjnych i problemów z jakością.
