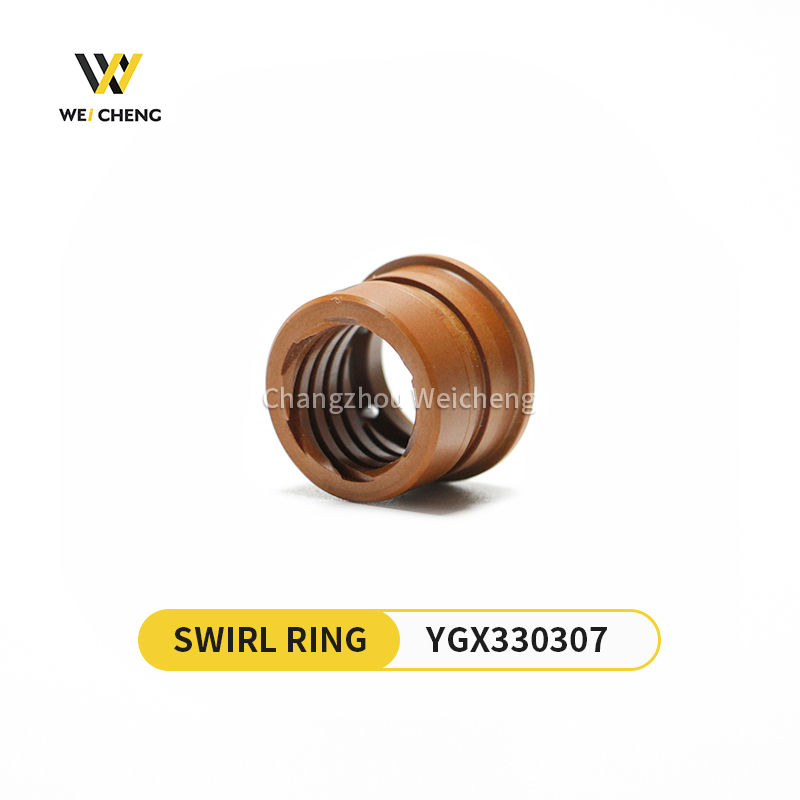

Anneau tourbillonnant YGX300 YGX330307 : le maître architecte de la stabilité de l'arc plasma à haute énergie

Dans la physique complexe du coupage plasma à haut ampérage, la puissance brute à elle seule est insuffisante. La transformation de l’énergie électrique et du gaz en une force de coupe précise et destructrice nécessite un contrôle sophistiqué dès le début. Au cœur de ce mécanisme de contrôle se trouve Anneau tourbillonnant YGX300, modèle YGX330307. Ce composant sans prétention et usiné avec précision est le maître architecte de l'arc plasma, chargé de transmettre la force de rotation critique qui stabilise, resserre et protège. Pour les opérateurs repoussant les limites de la découpe de tôles épaisses, l'ingénierie intégrée dans le Anneau tourbillonnant YGX300 YGX330307 C'est ce qui différencie un arc chaotique et inutile d'un outil de coupe discipliné et efficace qui maximise la durée de vie des consommables et la qualité de coupe.

La genèse du contrôle : comprendre l'anneau tourbillonnant’s Rôle fondateur

Positionné directement derrière l'électrode dans le YGX300 ensemble de torche, le Anneau tourbillonnant YGX300 YGX330307 a un objectif singulier et vital : transmettre un vortex contrôlé à grande vitesse - ou tourbillon-au gaz plasmatique entrant. Cette rotation induite n’est pas fortuite ; c’est le principe fondamental qui permet le coupage plasma moderne à haut ampérage. L'action tourbillonnante remplit trois fonctions non négociables. Premièrement, cela crée une zone de basse pression stabilisée le long de l’axe du Électrode plasma YGX300 YGX330302, garantissant un arc pilote constant et un transfert fiable vers la pièce. Deuxièmement, lorsque le gaz tourbillonnant sort par le Buse plasma YGX300 YGX330303, la force centrifuge resserre et concentre l'arc en un jet dense à grande vitesse, déterminant directement la largeur de saignée et la densité d'énergie. Troisièmement, et c'est le point le plus critique pour la durée de vie des composants, cela force l'arc’Le point de fixation de l'électrode tourne rapidement au niveau de la pointe de l'électrode et l'éloigne des parois de la buse, réduisant ainsi considérablement l'érosion localisée et empêchant un double arc catastrophique. En substance, le Anneau tourbillonnant YGX300 est l'élément déterminant qui met de l'ordre dans le processus de coupage au plasma.

Ingénierie de précision pour conditions extrêmes : principaux avantages du YGX330307

Le Anneau tourbillonnant YGX300 YGX330307 est conçu pour fonctionner parfaitement sous les contraintes thermiques et mécaniques sévères des applications à fort ampérage, offrant des avantages distincts par rapport aux conceptions génériques.

Avantages principaux du produit :

• Vortex optimisé pour une constriction supérieure de l'arc : Les ports d'entrée de gaz et la chambre interne du Anneau tourbillonnant YGX300 YGX330307 sont calibrés avec précision à l’aide de la dynamique des fluides computationnelle (CFD). Cela crée un vortex idéal et stable, spécialement adapté aux volumes et pressions de gaz plus élevés du YGX300 système. Le résultat est un flux plasma plus concentré et plus puissant qui offre une saignée plus étroite, un bord de coupe plus carré avec un biseau minimal et beaucoup moins de scories à basse vitesse sur les matériaux épais.

• Durée de vie prolongée des consommables grâce au centrage de l'arc : En centrant parfaitement l'arc plasma, le YGX330307 L'anneau empêche l'érosion asymétrique des deux Électrode plasma YGX300’s l'insert en hafnium et le Buse plasma YGX300’s orifice de précision. Ce modèle d'usure symétrique est le facteur le plus important pour atteindre la durée de vie maximale annoncée de ces consommables de base coûteux, réduisant directement votre coût par pied de coupe.

• Matériau avancé pour une intégrité inébranlable : Fabriqué à partir d'un composite polyimide chargé de verre ou de minéraux haute température (tel qu'un équivalent Vespel®), le Anneau tourbillonnant YGX300 offre une stabilité thermique exceptionnelle, conservant sa géométrie précise à des températures continues supérieures à 500°F (260°C). Il résiste à la déformation, aux fissures et au dépôt de carbone là où des matériaux de qualité inférieure échoueraient.

• Garantit la cohérence et la répétabilité du processus : Un motif tourbillonnant parfaitement reproduit est la base d’une coupe cohérente. La précision de fabrication du YGX330307 garantit que chaque anneau produit un flux de gaz identique, ce qui est primordial pour la découpe CNC automatisée où un comportement prévisible de l'arc du premier au dernier perçage est requis pour la précision des pièces.

• Intégration garantie avec le système YGX300 : Cette bague n’est pas universelle ; c'est la clé de voûte de taille et de forme précise du YGX300 pile de consommables. Il garantit un alignement et une étanchéité corrects lorsqu'il est installé avec le YGX300 Capuchon de retenue YGX330306, garantissant que ses performances techniques sont entièrement transmises à l'arc.

Spécifications techniques & Analyse des matériaux

• Modèle principal : Anneau tourbillonnant YGX300 YGX330307

• Compatibilité: Un composant interne essentiel conçu exclusivement pour YGX300 torches à plasma à haut ampérage de série.

• Composition du matériau :

  • Corps: Composite polyimide haute température (par exemple, polyimide chargé de verre).

  • Propriétés matérielles clés :

    • Stabilité thermique extrême : Maintient l’intégrité dimensionnelle sous une exposition continue à une chaleur élevée.

    • Rigidité diélectrique élevée : Fournit une excellente isolation électrique pour protéger le corps de la torche.

    • Faible frottement & Résistance à l'usure : Assure un assemblage fluide et une durabilité contre les particules abrasives dans les conduites de gaz.

    • Résistance chimique : Insensible aux gaz plasmagènes standards (air, O2, N2, H35).

• Caractéristiques de conception critiques : Des ports d'entrée de gaz tangentiels angulaires et dimensionnés avec précision, un alésage d'électrode parfaitement concentrique, une chambre de vortex interne optimisée et des rainures de joint torique intégrées (le cas échéant) pour une étanchéité parfaite au gaz.

Comparaison des performances : YGX330307 par rapport aux anneaux tourbillonnaires standard

Intégration du système : le Swirl Ring en tant que directeur du flux critique

Le Anneau tourbillonnant YGX300 YGX330307 est le directeur principal du flambeau’Le chemin fluide et électrique du système, dictant les performances de tous les composants en aval.

1. Entrée de gaz : Reçoit le gaz plasmagène à haute pression du corps de la torche via le Capuchon de retenue YGX300.

2. Création de vortex : Ses ports tangentiels font tourner le gaz en une tornade serrée et à grande vitesse autour du Électrode plasma YGX300.

3. Initiation à l'arc & Stabilisation: Ce vortex isole électriquement l’électrode et stabilise l’arc pilote, permettant ainsi un démarrage propre.

4. Collaboration avec les buses : Le gaz tourbillonnant est ensuite acheminé vers le Buse plasma YGX300, où son énergie de rotation est convertie en vitesse axiale et en constriction de l'arc.

5. Assemblage protégé : L'ensemble de la pile interne est sécurisé par le Capuchon de retenue YGX300 et protégé par le Bouclier plasma YGX300 YGX330304.

Informations essentielles sur la maintenance : Le Anneau tourbillonnant YGX300 YGX330307 doivent être inspectés et nettoyés lors de chaque révision majeure des consommables ou chaque fois qu'une instabilité de l'arc survient. Remplacez-le immédiatement si vous voyez : 1) Traces de carbone ou marques de brûlure, 2) Orifices de gaz obstrués, fondus ou déformés, 3) Toute fissure ou déformation. Un anneau de tourbillon dégradé sabotera les performances des nouvelles buses et électrodes.

Scénarios d'application idéaux pour le YGX330307

La performance du Anneau tourbillonnant YGX300 est essentiel dans toutes les applications à ampérage élevé, s'avérant particulièrement vital dans :

• Découpe plasma haute définition sur plaque épaisse : Où l'équerrage des bords, la HAZ minimale et la cohérence des saignées sont essentiels pour l'ajustement des pièces et minimiser l'usinage post-découpe.

• Profilage CNC à haut ampérage (130A+) : Les systèmes automatisés nécessitent la stabilité absolue de l'arc fournie par un anneau tourbillonnaire de précision pour maintenir la précision de la trajectoire de coupe sur de longues courses sans surveillance.

• Découpe de métaux conducteurs (aluminium, cuivre) : Ces matériaux bénéficient énormément d'un arc tourbillonnant stable et bien défini pour réduire l'oxydation des bords et améliorer la qualité de coupe.

• Environnements de production avec utilisation mixte de gaz : Les opérations de commutation entre les gaz (par exemple, l'air pour l'acier doux, le H35 pour l'acier inoxydable) s'appuient sur un anneau robuste et conçu avec précision pour maintenir des performances optimales sur différentes densités de gaz.

• Coupure sévère du service : Applications impliquant le perçage, le biseautage ou la découpe de métal peint/revêtu, où l'arc doit rester stable malgré des conditions difficiles.

Foire aux questions (FAQ)

Q1 : À quelle fréquence dois-je remplacer l'anneau tourbillon YGX300 YGX330307 ?
UN: En tant qu'élément de maintenance proactive, remplacez le YGX330307 chaque 10 à 15 changements d'électrodes ou lors de toute reconstruction de la torche. Il s’agit d’un composant de longue durée, mais sa défaillance est progressive et préjudiciable. Le remplacer de manière préventive constitue une assurance peu coûteuse pour vos buses et électrodes beaucoup plus coûteuses.

Q2 : Un anneau de tourbillon sale ou endommagé peut-il provoquer une défaillance prématurée de ma buse ?
R : Oui, sans équivoque. Il s’agit de l’une des principales causes de défaillance rapide des buses. Un bouché ou fissuré Anneau tourbillonnant YGX300 crée un arc décentré et instable qui érode le Buse plasma YGX300’s orifice asymétriquement, le détruisant souvent en une fraction de sa durée de vie normale.

Q3 : Comment nettoyer correctement l’anneau tourbillonnant ?
UN: Utilisez de l'air comprimé pour souffler les ports de gaz. Pour les dépôts de carbone, une brosse à poils souples (non métallique) peut être utilisée. N'utilisez jamais de pics ou de fils métalliques qui peut rayer et modifier la géométrie critique du port. Un trempage dans un solvant doux approuvé pour les plastiques peut aider, mais assurez-vous qu'il est complètement sec avant de le réinstaller.

Q4 : L'anneau de tourbillon est-il différent pour différents ampérages au sein de la gamme YGX300 ?
UN: Le Anneau tourbillonnant YGX300 YGX330307 est généralement conçu pour la plage d'ampérage de base du YGX300 système (par exemple, 130A-260A). L'utilisation de l'anneau correct spécifié par le fabricant garantit que le vortex de gaz est optimisé pour votre machine.’la sortie. Ne remplacez pas les anneaux d'autres plates-formes d'ampérage.

Q5 : Pourquoi cette pièce relativement peu coûteuse est-elle si importante ?
UN: Le Anneau tourbillonnant YGX300 YGX330307 est le lentille à gaz de votre torche plasma. Il concentre le flux de gaz chaotique en un outil précis et puissant. Tout comme un mauvais objectif optique ruine une photographie, un mauvais anneau de tourbillon ruine la qualité de coupe et gaspille le potentiel de l'ensemble de votre système. Sa valeur est disproportionnée par rapport à son coût.

Conclusion

Le Anneau tourbillonnant YGX300 YGX330307 est l'exemple définitif d'un composant dont l'importance stratégique est monumentale par rapport à sa taille et à son coût. C'est le directeur essentiel qui met de l'ordre dans le chaos, transformant le gaz brut et l'électricité en un outil de coupe précis et à haute énergie. Négliger cet élément critique est l’une des erreurs les plus courantes et les plus coûteuses lors de la maintenance des systèmes plasma.
