Beschreibung

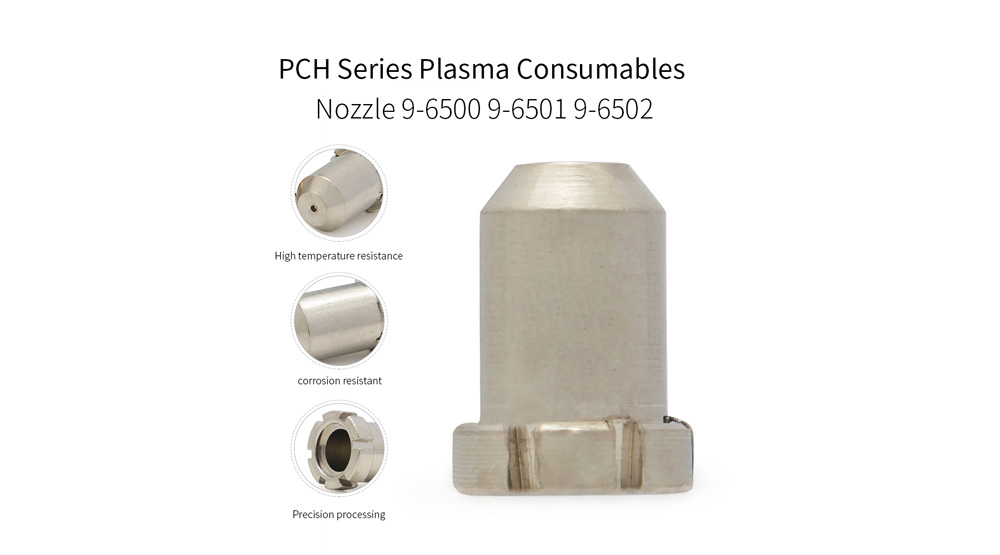

PCH-35-Plasmadüse: Entwickelt für Hochleistungsschneidleistung mit den Modellen 9-6501, 9-6500, & 9-6502

In den anspruchsvollsten Bereichen der Metallverarbeitung – Schiffbau, Schwermaschinenbau und Baustahl –, in denen das Schneiden von mehreren Zentimetern Stahl täglich erforderlich ist, ist die Integrität jeder Brennerkomponente von größter Bedeutung. Die Düse als letzte Öffnung für den Plasmalichtbogen trägt die Hauptlast dieser hohen thermischen und mechanischen Belastung. Für Leistungsstarke Thermodynamik PCH-35 Plasmaschneidanlage, Auswahl der richtigen PCH-35 Plasmadüse ist eine wichtige Entscheidung, die sich direkt auf Schnittqualität, Produktivität und Verbrauchsmaterialkosten auswirkt. Dieser technische Leitfaden bietet eine umfassende Analyse der PCH-35 Plasmadüse, in dem die spezifischen Anwendungen und technischen Vorteile von Modellen detailliert beschrieben werden 9-6501Anwesend 9-6500, Und 9-6502, um Profis bei der Maximierung ihrer Schneidvorgänge mit hoher Stromstärke zu unterstützen.

Die entscheidende Funktion der PCH-35-Plasmadüse in der Schwerindustrie

Der PCH-35 Plasmadüse ist mehr als eine einfache Öffnung; Es handelt sich um ein präzisionsgefertigtes Gerät für Wärmemanagement und Gasdynamik. Entwickelt für die hohe Stromstärke des PCH-35-Brenners (normalerweise 100 A+) besteht seine Hauptaufgabe darin, das überhitzte Plasmagas zu verengen und zu fokussieren, sodass ein kohärenter, energiereicher Strom entsteht, der dicke Materialien sauber durchtrennen kann. Gleichzeitig formt es den Strom des sekundären Schutzgases, das für den Schutz der Schnittfläche vor Oxidation und dem Wegblasen von geschmolzenem Metall von entscheidender Bedeutung ist. In einem System ist diese Leistung minderwertig oder abgenutzt PCH-35 Plasmadüse kann zu katastrophalen Ausfällen wie Doppellichtbögen, starken Abschrägungswinkeln, unkontrolliertem Abfall und schneller Zerstörung der gepaarten Elektrode führen. Die Verfügbarkeit spezialisierter Modelle –9-6501Anwesend 9-6500, Und 9-6502– Ermöglicht dem Bediener die Feinabstimmung der Leistung für bestimmte Materialstärken und die gewünschte Schnittqualität bei Hochleistungsanwendungen.

---

Entwickelte Leistungsprofile: Modellspezifische Vorteile

Jede PCH-35 Plasmadüse Das Modell ist für ein ausgewogenes Verhältnis von Schnittqualität, Geschwindigkeit und Lebensdauer der Verschleißteile unter den hohen Hitzebedingungen des PCH-35-Systems optimiert.

Modell 9-6500: Die robuste Hochleistungs-Zyklusdüse

• Entwickelt für Langlebigkeit und längere Lebensdauer: Der PCH-35 Plasmadüse 9-6500 ist als Arbeitstier für längere Schneidarbeiten und raue Umgebungen konzipiert. Es verfügt über ein verstärktes Düsendesign und eine fortschrittliche Materialzusammensetzung, um den extremen Temperaturwechsel- und Erosionskräften zu widerstehen, die beim Schneiden dicker, grundierter oder verunreinigter Bleche auftreten.

• Optimal für Produktions- und anspruchsvolle Standorte: Ideal für Schrottplätze, Abbrucharbeiten und schwere Fertigungsbetriebe, bei denen maximale Betriebszeit und Langlebigkeit der Verbrauchsmaterialien häufig Vorrang vor der Erzielung eines möglichst feinen Kantenfinishs haben.

Modell 9-6501: Die High-Definition-/Leistungsdüse

• Hervorragende Schnittqualität auf Grobblech: Der PCH-35 Plasmadüse 9-6501 ist in der Regel so konstruiert, dass sie im Vergleich zur Standarddüse eine bessere Schnittfläche und Kantenrechtwinkligkeit liefert. Es kann eine längere, feinere Öffnung enthalten, um einen stabilisierten, fokussierten Lichtbogen zu erzeugen, der sauberere Schnitte bei dicken Materialien mit weniger Fase und weniger Bartbildung bei niedriger Geschwindigkeit ermöglicht.

• Ideal für Präzisionsfertigung und Schweißvorbereitung: Dieses Modell ist die bevorzugte Wahl, wenn die Schnittkante vor dem Schweißen oder Zusammenbau nur eine minimale Nachbearbeitung erfordert, beispielsweise bei der Strukturfertigung für Windtürme, Bergbauausrüstung oder der Herstellung von Druckbehältern.

Modell 9-6502: Die spezielle Auftragsdüse

• Optimiert für bestimmte Materialien oder Prozesse: Der PCH-35 Plasmadüse 9-6502 ist für eine bestimmte Schneidanwendung konzipiert, die eine optimierte Leistung für Nichteisenmetalle (wie Aluminium bei hoher Stromstärke) oder für die Verwendung mit bestimmten Gasen (z. B. Stickstoff oder Argon-Wasserstoff-Mischungen) umfassen kann.

• Ermöglicht die Feinabstimmung von Prozessen: Bietet Herstellern, die mit speziellen Materialien arbeiten oder einen bestimmten Schnittparameter (z. B. Kantenverjüngung bei sehr dickem Edelstahl) optimieren möchten, ein maßgeschneidertes Werkzeug vom OEM.

Kernprinzipien der OEM-Technik:
Alles echt Thermal Dynamics PCH-35 Plasmadüsen Profitieren Sie von Herstellungstechniken, die für den Betrieb mit hoher Stromstärke unerlässlich sind:

• Hochleitfähige, hochfeste Legierung: Verwendet hochwertige Silber-Kupfer-Legierungen (z. B. CuCrZr-Ag), die die Wärmeleitfähigkeit aufrechterhalten und einer Erweichung bei extremen Temperaturen standhalten.

• Erweiterter Spritzschutz & Erosionsbeschichtungen: Verfügt über proprietäre Galvanik- oder Diffusionsbehandlungen, um die Anhaftung von Spritzern zu minimieren und die Erosion der Öffnung zu verlangsamen, was für die Aufrechterhaltung der Schnittqualität über die gesamte Lebensdauer der Düse von entscheidender Bedeutung ist.

• Herstellung von Präzisionsöffnungen: Die Öffnung wird mithilfe von EDM (Electrical Discharge Machining) oder Laserbearbeitung hergestellt, um eine perfekte Konzentrizität, eine glatte Innenoberfläche und eine präzise Geometrie zu gewährleisten – Faktoren, die für die Lichtbogenstabilität bei hohen Leistungsstufen nicht vernachlässigbar sind.

---

Technische Spezifikationen & Betriebsmatrix

---

Materialwissenschaft & Fertigungsintegrität

Der PCH-35 Plasmadüse muss einer Umgebung standhalten, die kleinere Komponenten zerstören würde.

• Substratmaterial: Silberverstärktes Kupfer-Chrom-Zirkonium (CuCrZr-Ag)

  • Funktion: Diese Legierung wird aufgrund ihrer außergewöhnlichen Eigenschaften ausgewählt Festigkeit bei erhöhter Temperatur. Während reines Kupfer schnell erweicht, behält die mit Silber angereicherte CuCrZr-Matrix ihre strukturelle Integrität und Wärmeleitfähigkeit (~320-380 W/m·K) unter der intensiven, anhaltenden Hitze eines PCH-35-Lichtbogens, wodurch eine Verformung der Öffnung verhindert wird („Schlüsselloch“).

• Oberflächentechnik: Mehrschichtige Schutzbeschichtung

  • Funktion: Über die standardmäßige Versilberung hinaus können Originaldüsen eine Nickeldiffusionsschicht oder eine proprietäre Keramik-Metall-Beschichtung (Cermet) verwenden. Diese Oberflächenbehandlung:

    1. Erzeugt eine nicht benetzende Oberfläche: Reduziert drastisch die Verschmelzung geschmolzener Stahlspritzer mit der Düsenspitze.

    2. Verhärtet den Öffnungsausgang: Widersteht der Erosion „Bogenwurzel“ Befestigungspunkt, der der Hauptmechanismus für den Verschleiß und die Ovalisierung der Öffnung ist.

• Herstellung von Öffnungen: Elektrische Entladungsbearbeitung (EDM)

  • Funktion: EDM ist ein berührungsloser, thermischer Prozess, der Material mit einer Reihe kontrollierter Funken verdampft. Dadurch entsteht eine Öffnung mit Genauigkeit im Mikrometerbereich, scharfe Kanten und eine ultraglatte Innenoberfläche. Diese Präzision ist entscheidend für die Aufrechterhaltung eines laminaren Gasstroms mit hoher Geschwindigkeit, der die Grundlage für einen stabilen Schneidlichtbogen mit hoher Energie bildet.

Vergleichsanalyse: OEM- und Nicht-OEM-PCH-35-Düsen

---

Industrielle Anwendungsszenarien

Das Richtige auswählen PCH-35 Plasmadüse Das Modell basiert auf dem primären operativen Ziel:

• Werft & Binnenschiffbau (Primär: 9-6500 oder 9-6501): Schneiden dicker, oft grundierter oder beschichteter Stahlplatten im Freien. Der 9-6500 bietet Haltbarkeit, während die 9-6501 Bietet bessere Kanten für kritische Schweißvorbereitungen.

• Bergbau & Herstellung von Erdbewegungsgeräten (Primär: 9-6501): Herstellung von Bauteilen aus hochfestem, abriebfestem (AR) Stahlblech, bei dem die Kantenqualität für die anschließende Auftragung oder Montage von entscheidender Bedeutung ist.

• Schwere Strukturfertigung für den Bau (Grundschule: 9-6501): Schneiden großer I-Träger, Plattenträger und Knoten, bei denen sich die Rechtwinkligkeit des Schnitts direkt auf die Montagezeit und die Schweißkosten auswirkt.

• Industrieller Abriss & Schrottverarbeitung (Primär: 9-6500): Schneiden unbekannter, lackierter oder unebener Materialien, bei denen die Langlebigkeit der Düse und die Widerstandsfähigkeit gegen körperliche Beanspruchung oberste Priorität haben.

• Druckbehälter & Kesselherstellung (Primär: 9-6501 oder 9-6502): Erfordert hochwertige Schnitte bei dicken rostfreien oder legierten Stählen. Der 9-6501 oder ein Spezialist 9-6502 Das Modell würde auf der Grundlage der spezifischen Material- und Codeanforderungen ausgewählt.

---

Systemkompatible Verbrauchsmaterialien & Komponenten

Der PCH-35 Plasmadüse ist die Spitze eines Verbrauchsmaterialstapels. Für garantierte Leistung und Sicherheit muss es mit diesen Originalteilen von Thermal Dynamics verwendet werden:

• PCH-35-Elektrode (passende Serie): Muss als passendes Set ersetzt werden mit der Düse, um den kritischen Lichtbogenspalt aufrechtzuerhalten. Die Verwendung einer abgenutzten Elektrode mit einer neuen Düse führt zur Beschädigung der Düse.

• PCH-35 Schutzkappe/Haltekappe: Der richtige Schutz schützt die Düse vor physischen Stößen und sorgt für den richtigen Abstand zur optimalen Gasablenkung.

• PCH-35 Wirbelleitblech/Gasverteiler: Diese interne Komponente (z. B. 9-6007C) erzeugt den stabilisierten Gaswirbel stromaufwärts; Sein Zustand wirkt sich direkt auf die Düsenleistung aus.

• PCH-35 Brennerkörper & Kühlsystem: Eine effektive Wasser- oder Luftkühlung ist für den PCH-35-Betrieb unerlässlich. Saubere Gewinde und ein ungehinderter Kühlmittelfluss sind für die Wärmeabfuhr aus der Düse unerlässlich.

• Gaslieferung mit hoher Kapazität & Filtration: Um sauberes, trockenes Gas mit dem erforderlichen Volumen und Druck für das PCH-35-System zu liefern, ist ein Filter/Regler/Trockner in Industriequalität mit hohem Durchfluss erforderlich.

---

Technische FAQ

F1: Was ist der Hauptfaktor bei der Wahl zwischen der Düse 9-6500 und der Düse 9-6501 für meinen PCH-35?
A: Die Entscheidung hängt davon ab Schnittqualität im Vergleich zur Lebensdauer der Verbrauchsmaterialien in Ihrer spezifischen Umgebung. Wählen Sie die 9-6501 für das bestmögliche Kantenfinish, wenn die Schnittqualität im Vordergrund steht und das Material relativ sauber ist. Wählen Sie die 9-6500 für maximale Düsenlebensdauer beim Schneiden unter abrasiven, schmutzigen oder Bedingungen mit hohem Arbeitszyklus, bei denen die Kantenbearbeitung zweitrangig für die Betriebszeit ist.

F2: Was sind die Fehlermodusindikatoren für eine PCH-35-Plasmadüse?
A: Prüfen Sie auf: Ovalisierung der Öffnung (Schlüssellochbildung), erhebliche Erosion/Kraterbildung um den Austritt der Öffnung, leitfähige Spritzer, die eine Brücke zur Abschirmung bilden, oder ein geschmolzener/verformter Kupferkörper. Jede dieser Bedingungen verschlechtert die Schnittqualität, vergrößert die Abschrägung und birgt die Gefahr eines Doppellichtbogenereignisses, das den Brenner beschädigen kann.

F3: Kann ich mit demselben PCH-35-Düsenmodell unterschiedliche Schutzgase (Luft, N2, O2) verwenden?
A: Der PCH-35 Plasmadüse ist mit den Gasen kompatibel, für die das PCH-35-System ausgelegt ist. Jedoch, Für eine optimale Leistung müssen Stromstärke, Gasdruck und Schnittgeschwindigkeit gemäß den offiziellen Parametertabellen von Thermal Dynamics für jedes Gas angepasst werden. Die Düse ist Teil eines Systems, das auf diese Variablen kalibriert ist.

F4: Warum stellt die Verwendung einer Nicht-OEM-Düse bei einem PCH-35-System ein höheres Risiko dar als bei einem Brenner mit geringerer Leistung?
A: Der PCH-35 arbeitet mit viel höheren Energiedichten. Die unbekannten Materialeigenschaften und die ungenaue Geometrie einer Nicht-OEM-Düse können dazu führen katastrophale Doppellichtbogenbildung, das genug Energie enthält, um den Brennerkopf, die Stromversorgung oder beides schwer zu beschädigen – ein Risiko, das alle kleinen Vorabeinsparungen überwiegt.

F5: Gibt es einen messbaren Return on Investment (ROI) für die Verwendung der höherwertigen Düse 9-6501?
A: Ja, aber die Berechnung erfolgt anders als beim 9-6500. Der ROI auf einem 9-6501 kommt von Reduzierte Arbeitskosten beim Nachschleifen und Anpassen, und möglicherweise weniger Schweißmaterial und Zeit aufgrund der hervorragenden Passform. Der ROI auf der 9-6500 kommt von reduzierte Ausfallzeiten für Verbrauchsmaterialwechsel. Analysieren Sie die Arbeitskosten und Qualitätsanforderungen Ihrer Werkstatt, um das Modell mit dem besten ROI für Ihren Betrieb zu ermitteln.

Abschluss

Im Bereich des Hochstrom-Plasmaschneidens ist die PCH-35 Plasmadüse– ob Modell 9-6501Anwesend 9-6500, oder 9-6502– ist ein Präzisionsinstrument, keine Ware. Es ist die entscheidende Endkomponente, die immense elektrische Leistung in kontrollierte, produktive thermische Schneidvorgänge umwandelt. Auswahl des richtigen Originals Thermal Dynamics PCH-35 Plasmadüse stellt sicher, dass die technische Leistung, die Sicherheitsmargen und die Zuverlässigkeit Ihres gesamten Schneidsystems vollständig am Werkstück zum Tragen kommen. Für Betriebe, bei denen Leistung, Präzision und Rentabilität aufeinander treffen, ist die Spezifikation der Original-OEM-Düse die endgültige Wahl, um Ihre Kapitalinvestition zu schützen und konsistente, qualitativ hochwertige Ergebnisse in den anspruchsvollsten Metallverarbeitungsumgebungen der Welt zu erzielen.

Serie	Name	Modell
PCH-10/25/26/28/35	Schildbecher	9-6003
PCH-10	Düse	9-6099
PCH-10	Gasverteiler	9-6007
PCH-10/25	Elektrode	9-6006
PCH-25	Düse	9-4476
PCH-25	Düse	9-6000
PCH-25	Düse	9-6001
PCH-25/28/35	Schildbecher	9-6503
PCH-25	Gasverteiler	9-6007C
PCH-25	Fackel	9-5807
PCH-26/28/35	Düse	9-6501
PCH-28/35	Düse	9-6500
PCH-35	Düse	9-6502
PCH-26/28/35	Gasverteiler	9-6507
PCH-26/28/35	Elektrode	9-6506
PCH-28/35	Schildbecher	9-6004
