Beschreibung

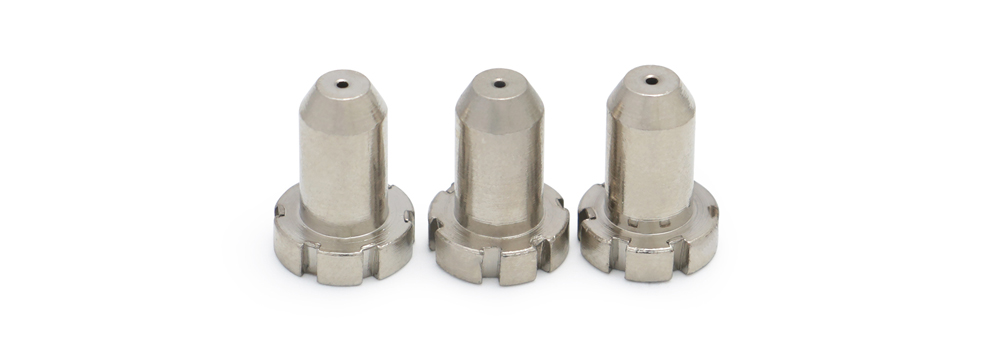

PCH-10-Plasmadüse: Fortschrittliche Lichtbogensteuerung für thermisch dynamische Schneidsysteme

Im präzisionsgetriebenen Bereich des industriellen thermischen Schneidens stellt die Verbrauchsmaterialdüse die letzte, kritische Schnittstelle zwischen Plasmaenergie und dem Werkstück dar. Für Betreiber der Hochleistungsbranche Handbrenner der PCH-10-Serie von Thermal Dynamics, Auswahl des Richtigen PCH-10 Plasmadüse ist eine grundlegende technische Entscheidung, die sich direkt auf die Schnittqualität, die Betriebseffizienz und die Gesamtbetriebskosten auswirkt. Diese technische Kurzbeschreibung bietet eine umfassende Analyse der PCH-10 Plasmadüse, mit einer gezielten Untersuchung der wichtigsten OEM-Modelle 9-4476Anwesend 9-6000, Und 9-6001. Das Verständnis ihrer technischen Unterschiede ist für die Optimierung der Leistung Ihres Fahrzeugs von größter Bedeutung Wärmedynamik Schneidsystem für verschiedene Anwendungen.

Technische Funktion der PCH-10 Plasmadüse

Der PCH-10 Plasmadüse ist eine präzise konstruierte Öffnungskomponente, die gleichzeitig drei wichtige Funktionen erfüllt: BogenverengungAnwesend Kontrolle der Gasdynamik, Und Wärmemanagement. Es ist konzentrisch um die Elektrode montiert, wobei sein Bohrungsdurchmesser den endgültigen Fokus und die Geschwindigkeit des überhitzten Plasmalichtbogens bestimmt. Darüber hinaus sind in das Design Kanäle integriert, die den Strom des sekundären Schutzgases – ob Luft, Stickstoff oder eine Sauerstoffmischung – formen, der für den Ausstoß geschmolzenen Metalls und die Sauberkeit der Schnittfläche von entscheidender Bedeutung ist. Nicht den Spezifikationen entsprechend oder abgenutzt PCH-10 Plasmadüse stört dieses empfindliche Gleichgewicht und führt zu einer stärkeren Abrundung der Oberkante, einem übermäßigen Fasenwinkel, der Anhaftung von Schlacke bei niedriger Geschwindigkeit und einer beschleunigten Elektrodenerosion. Die Verfügbarkeit spezialisierter Modelle wie dem 9-4476Anwesend 9-6000, Und 9-6001 ermöglicht eine Prozessfeinabstimmung, die auf Materialtyp, Dicke und gewünschte Schnittqualität zugeschnitten ist.

---

Entwickelte Leistungsprofile: Modellspezifische Vorteile

jeweils Thermal Dynamics-Ingenieure PCH-10 Plasmadüse Modell mit einem ausgeprägten Betriebsprofil zur Bewältigung spezifischer Schneidherausforderungen.

Modell 9-4476: Die Düse mit ausgewogener Leistung

• Optimierte allgemeine Fertigungsdüse: Der PCH-10 Plasmadüse 9-4476 ist als hochzuverlässige Allzweckkomponente konzipiert. Es bietet ein optimales Gleichgewicht zwischen Rechtwinkligkeit des Schnitts, bartfreier Leistung und Lebensdauer der Verschleißteile über ein breites Spektrum an Baustahlstärken und Nennstromstärken.

• Stabiler Lichtbogen für konsistente Ergebnisse: Seine Öffnungsgeometrie fördert einen äußerst stabilen Pilot- und Schneidlichtbogen und gewährleistet eine gleichbleibende Schnittqualität vom Lochen bis zum Abschluss, was für mechanisierte Anwendungen und wiederholtes manuelles Schneiden unerlässlich ist.

Modell 9-6000: Das High-Severity-Modell & Düse mit verlängerter Lebensdauer

• Erhöhte Haltbarkeit für anspruchsvolle Bedingungen: Der PCH-10 Plasmadüse 9-6000 enthalten oft Designmerkmale, die darauf abzielen, die Lebensdauer in anspruchsvollen Umgebungen zu verlängern. Dies kann eine verstärkte Öffnungsgeometrie oder eine fortschrittliche Materialbehandlung umfassen, um den thermischen und physikalischen Belastungen durch Hochleistungsschneiden, gestapelte Platten oder kontaminierte Materialien besser standzuhalten.

• Erhaltene Leistung unter Last: Entwickelt, um im Vergleich zu einer Standarddüse die Schnittqualität über eine längere Lebensdauer aufrechtzuerhalten 9-6000 ist eine kostengünstige Lösung für Betriebe, bei denen sich die Häufigkeit des Austauschs von Verbrauchsmaterialien direkt auf die Produktivität auswirkt.

Modell 9-6001: Das High-Definition-Modell & Präzisionsdüse

• Überlegene Schnittflächenqualität: Der PCH-10 Plasmadüse 9-6001 ist normalerweise für eine verbesserte Schnittdefinition konfiguriert. Es verfügt möglicherweise über ein proprietäres Öffnungsdesign, das einen engeren, fokussierteren Plasmastrahl erzeugt, was zu einer spürbar glatteren Schnittfläche mit reduzierter Winkligkeit und einer schmaleren Schnittfuge führt.

• Ideal für Präzisionskomponenten: Dieses Modell ist das Verbrauchsmaterial der Wahl für Anwendungen, bei denen die Schnittkante eine fertige Oberfläche darstellt oder nur eine minimale Nachbearbeitung vor dem Schweißen oder Zusammenbau erfordert, beispielsweise bei Präzisionsfertigungen oder der Komponentenfertigung.

Vereinheitlichung der OEM-Engineering-Prinzipien:
Alles echt Thermal Dynamics PCH-10 Plasmadüsen Profitieren Sie von der eigenen Fertigung:

• Erosionsbeständige Legierungskonstruktion: Verwendet hochwertige, silberhaltige Kupferlegierungen für hervorragende Wärmeleitfähigkeit und Beständigkeit gegen Lichtbogenerosion.

• Präzise elektroentladungsbearbeitete (EDM) Öffnung: Die Öffnung wird mithilfe von EDM oder vergleichbaren hochpräzisen Methoden geformt und sorgt so für Konzentrizität, Oberflächenbeschaffenheit und geometrische Konsistenz, die mit herkömmlichem Bohren nicht erreichbar sind.

• Optimierte Gashydraulik: Die internen Gaskanäle jedes Modells sind durch numerische Strömungsmechanik (CFD) optimiert, um einen effektiven Gasschutz zu schaffen, der die Düse schützt und die Schnittqualität verbessert.

---

Technische Spezifikationen & Betriebsmatrix

---

Metallurgisch & Fertigungsanalyse

Die Leistungsobergrenze von a PCH-10 Plasmadüse wird durch seine Materialwissenschaft und Fertigungsintegrität bestimmt.

• Substratmaterial: Silber-Chrom-Zirkonium-Kupfer (CuCrZr-Ag)

  • Funktion: Diese Premium-Legierung bietet eine überlegene Kombination aus hohe Wärmeleitfähigkeit (~320-380 W/m·K) und erhöhte Festigkeit bei Temperatur. Der Silbergehalt (Ag) verbessert die elektrische Leitfähigkeit und unterstützt die Oxidhemmung, während Chrom (Cr) und Zirkonium (Zr) für eine Ausscheidungshärtung sorgen und so eine hervorragende Beständigkeit gegen Erweichung und Verformung unter den extremen zyklischen thermischen Belastungen beim Plasmaschneiden bieten.

• Oberflächentechnik: Fortgeschrittene Beschichtung oder Diffusionsbehandlung

  • Funktion: Bei echten Thermal Dynamics-Düsen können über die standardmäßige Versilberung hinaus spezielle Oberflächenbehandlungen eingesetzt werden. Dazu können Nickeldiffusionsschichten oder andere proprietäre Beschichtungen gehören, die folgende Ziele haben:

    1. Spritzeranhaftung verringern: Schaffen Sie eine nicht benetzende Oberfläche, um zu verhindern, dass geschmolzener Stahl mit der Düsenspitze verschmilzt.

    2. Reduzieren Sie die Erosion der Lichtbogenwurzelbefestigung: Härten Sie die Oberfläche gegen die starke lokale Erwärmung des Lichtbogenbefestigungspunkts und verlangsamen Sie so das „Schlüsselloch“ oder die Ovalisierung der Öffnung.

• Herstellung der Öffnungen: Die Verwendung von Elektroerosionsbearbeitung (EDM) ist kritisch. Dieser berührungslose Prozess schmilzt Material mit einer Reihe kontrollierter Funken weg und erzeugt eine Öffnung mit außergewöhnlicher Maßhaltigkeit, scharfen Kanten und einer feinen Oberflächenbeschaffenheit, die einen laminaren Gasfluss und Lichtbogenstabilität fördert.

Vergleichsanalyse: OEM- und Nicht-OEM-PCH-10-Düsen

---

Industrielle Anwendungsszenarien

Die Auswahl eines PCH-10 Plasmadüse Das Modell sollte vom primären operativen KPI gesteuert werden:

• Job-Shop & Allgemeine Fertigung (Grundschule: 9-4476): Für Betriebe, die täglich unterschiedliche Stärken und Materialien schneiden, ist die 9-4476 bietet die beste Mischung aus Qualität, Geschwindigkeit und Kosteneffizienz und sorgt so für zuverlässige Ergebnisse bei unterschiedlichen Arbeitsaufträgen.

• Schwerindustrie, Abriss & Schrottplätze (Primär: 9-6000): In Umgebungen mit lackierten, beschichteten oder unebenen Materialien und einem Fokus auf maximale Betriebszeit ist die 9-6000‚Die verbesserte Haltbarkeit reduziert die Umrüsthäufigkeit und sorgt für eine gleichbleibende Produktivität bei anspruchsvollem Einsatz.

• Präzisionskomponente & Schweißvorbereitung (Primär: 9-6001): Für Hersteller, die Teile für CNC-Schweißzellen herstellen oder bei denen sich die Kantenqualität direkt auf die Rüstzeit auswirkt, ist die 9-6001 Bietet eine überragende Rechtwinkligkeit und Oberflächengüte der Kanten, die den Aufwand nach dem Schneiden minimiert.

• Automobilrahmen & Fahrgestellherstellung: Erfordert gleichmäßige, saubere Schnitte bei hochfesten Stählen; Die 9-4476 oder 9-6001 würde basierend auf der erforderlichen Kantenbeschaffenheit für das Roboterschweißen ausgewählt werden.

• Werft & Binnenschiffbau: Umfasst das Schneiden mit hoher Stromstärke auf dicken, oft grundierten Blechen; Die 9-6000 Modell wäre hinsichtlich seiner Lebenserwartung in dieser anspruchsvollen Umgebung von Vorteil.

---

Systemkompatible Verbrauchsmaterialien & Komponenten

Für garantierte Leistung sorgt die PCH-10 Plasmadüse muss innerhalb seines technischen Ökosystems agieren. Zu den wichtigsten OEM-Teilen gehören:

• PCH-10-Elektrode (passende Serie): Muss vom entsprechenden Typ sein (Standard, verlängerte Lebensdauer oder HD) und gleichzeitig ausgetauscht werden, um die korrekte Lichtbogenstreckenphysik aufrechtzuerhalten.

• PCH-10 Schutzkappe/Haltekappe: Schützt die Düse vor physischen Stößen und muss das richtige Modell sein, um den richtigen Abstand und die richtige Gasablenkung zu gewährleisten.

• Wirbelleitblech: Erzeugt einen stabilisierten Wirbel im Plasmagas vor der Düse; entscheidend für die Lichtbogenfokussierung und müssen sauber und unbeschädigt gehalten werden.

• Fackelkörper & Kühlsystem: Die Düse sitzt im Brennerkörper; Saubere Gewinde und ein effektiver Kühlmittelfluss sind für die Wärmeabfuhr unerlässlich.

• Gasversorgungssystem: Hochwertiges, trockenes Gas (Luft, N2, O2) mit ordnungsgemäßer Filterung ist für die Maximierung der technischen Lebensdauer eines jeden Geräts unerlässlich PCH-10 Plasmadüse.

---

Technische FAQ

F1: Was ist der wichtigste technische Unterschied, der die Wahl zwischen den Düsen 9-4476 und 9-6001 begründet?
A: Die Wahl wird durch die gesteuert Schnittqualität im Vergleich zur Lebensdauer Priorität. Der 9-4476 ist für eine gleichmäßige, hervorragende Rundumbalance optimiert. Der 9-6001 wurde mit dem Schwerpunkt entwickelt, eine hervorragende Schnittflächengüte und Kantenrechtwinkligkeit zu erzielen, oft durch eine verfeinerte Öffnungsgeometrie, die im Vergleich zu der bei extrem anspruchsvollen Einsätzen zu Einbußen bei der Haltbarkeit führen kann 9-6000.

F2: Was sind die Fehlermodusindikatoren für eine PCH-10-Plasmadüse?
A: Techniker sollten Folgendes prüfen: Ovalisierung der Öffnung (>0.005″ Unrundheit), erhebliche Cu-Erosion um den Düsenausgang (Krater), leitfähige Spritzer, die den Isolator überbrücken, oder internes Schmelzen. Jede dieser Bedingungen beeinträchtigt die Schnittqualität und es besteht die Gefahr einer Doppellichtbogenbildung.

F3: Können diese Düsen mit verschiedenen Gasen verwendet werden (z. B. N2 vs. Luft)?
A: Während die PCH-10 Plasmadüse ist auf Kompatibilität mit mehreren Gasen gemäß den Fähigkeiten des Systems ausgelegt. Eine optimale Leistung für jedes Gas wird durch Befolgen der folgenden Punkte erreicht Wärmedynamik Parametertabellen für Stromstärke, Gasdruck und Schnittgeschwindigkeit. Die Düse selbst ist Bestandteil des gesamten gasdynamischen Systems.

F4: Warum führt die Verwendung einer Nicht-OEM-Düse häufig zum Erlöschen der Leistungsgarantien für das größere Schneidsystem?
A: Nicht-OEM-Düsen sind ungeprüfte Komponenten. Ihre unbekannten Materialeigenschaften, Öffnungstoleranzen und thermischen Eigenschaften können dazu führen, dass die Stromversorgung und der Brenner außerhalb der vorgesehenen Parameter arbeiten, was zu unvorhersehbaren Schnitten, erhöhter Belastung des Wechselrichters und einem möglichen Ausfall des Brennerkopfes führt und den OEM von der Haftung befreit.

F5: Gibt es einen messbaren ROI bei der Verwendung des spezielleren 9-6000 oder 9-6001 gegenüber dem Standard 9-4476?
A: Ja, aber es ist anwendungsabhängig. Der 9-6000 Bietet ROI durch reduzierte Ausfallzeiten durch weniger Verbrauchsmaterialwechsel im harten Einsatz. Der 9-6001 Bietet ROI durch reduzierte Arbeitskosten beim Nachschleifen und Endbearbeiten. Eine Kosten-pro-Lauffuß-Analyse, die Verbrauchsmaterialkosten, Arbeitskosten und Qualitätsanforderungen berücksichtigt, ermittelt das optimale Modell für einen bestimmten Vorgang.

Abschluss

Der PCH-10 Plasmadüse ist ein präzises elektrothermisches Gerät, keine Ware. Modelle 9-4476Anwesend 9-6000, Und 9-6001 stellen gezielte technische Lösungen für Zuverlässigkeit, Langlebigkeit bzw. Qualität dar. Angabe des richtigen Originals Thermal Dynamics PCH-10 Plasmadüse stellt sicher, dass die in Ihr Schneidsystem integrierte hochentwickelte Lichtbogensteuerung und Gasdynamik am Werkstück vollständig zum Tragen kommt. In einer Branche, in der Kantenqualität, Durchsatz und Verbrauchsmaterialkosten direkt die Rentabilität bestimmen, ist die Auswahl dieser Verbrauchsmaterialien eine wichtige technische und finanzielle Entscheidung. Die Partnerschaft mit OEM-Komponenten garantiert Leistungsintegrität und schützt die Kapitalinvestition in Ihren thermischen Schneidprozess.

Serie	Name	Modell
PCH-10/25/26/28/35	Schildbecher	9-6003
PCH-10	Düse	9-6099
PCH-10	Gasverteiler	9-6007
PCH-10/25	Elektrode	9-6006
PCH-25	Düse	9-4476
PCH-25	Düse	9-6000
PCH-25	Düse	9-6001
PCH-25/28/35	Schildbecher	9-6503
PCH-25	Gasverteiler	9-6007C
PCH-25	Fackel	9-5807
PCH-26/28/35	Düse	9-6501
PCH-28/35	Düse	9-6500
PCH-35	Düse	9-6502
PCH-26/28/35	Gasverteiler	9-6507
PCH-26/28/35	Elektrode	9-6506
PCH-28/35	Schildbecher	9-6004
